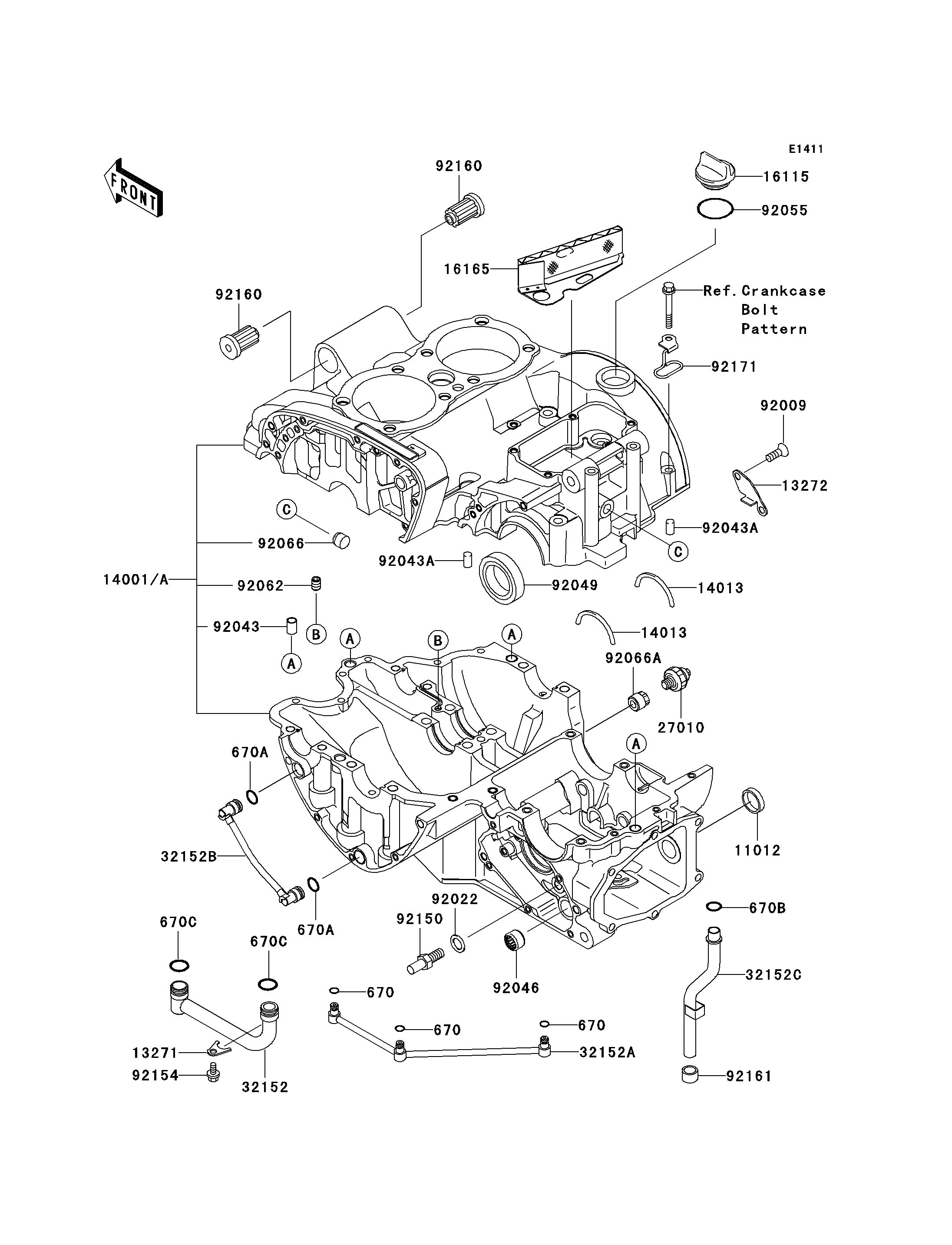

Parts Diagrams |
670
670
670
670A
670A
670B
670C
670C
11012
13271
13272
14001A
14013
14013
16115
16165
27010
32152
32152A
32152B
32152C
92009
92022
92043
92043A
92043A
92046
92049
92055
92062
92066
92066A
92150
92154
92160
92160
92161
92171
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
O RING | 670 | 670D1505 | 3 | ||
O RING | 670A | 670D2010 | 2 | ||
O RING,12MM | 670B | 670D2012 | 1 | ||
O RING,14MM | 670C | 670D2014 | 2 | ||
CAP | 11012 | 11012-1567 | 1 | ||
PLATE,OIL PIPE | 13271 | 13271-1187 | 1 | ||
PLATE,BREATHER | 13272 | 13272-0982 | 1 | ||
SET-CRANKCASE | 14001A | 14001-0173 | 1 | ||
RING-POSITION,T=1.98 | 14013 | 14013-1004 | 2 | ||
CAP-OIL FILLER | 16115 | 16115-1009 | 1 | ||
SEPARATOR,BREATHER | 16165 | 16165-1068 | 1 | ||
SWITCH,OIL PRESSURE | 27010 | 27010-1313 | 1 | ||
PIPE,MAIN OIL | 32152 | 32152-1902 | 1 | ||
PIPE,TRANSMISSION OIL | 32152A | 32152-1903 | 1 | ||
PIPE,BALANCER OIL | 32152B | 32152-1904 | 1 | ||
PIPE,BREATHER OIL | 32152C | 32152-1905 | 1 | ||
SCREW,6X12 | 92009 | 92009-1880 | 2 | ||
WASHER,10X15X1.0 | 92022 | 92022-1973 | 1 | ||
PIN,DOWEL,10X14 | 92043 | 92043-1037 | 3 | ||
PIN,6X16 | 92043A | 92043-1690 | 2 | ||
BEARING-NEEDLE,HK1312 | 92046 | 92046-1148 | 1 | ||
SEAL-OIL,HTC40628 | 92049 | 92049-1501 | 1 | ||
RING-O,31.5X2.6 | 92055 | 92055-049 | 1 | ||
NOZZLE,6X8,BLACK | 92062 | 92062-1079 | 1 | ||
PLUG,10.5MM | 92066 | 92066-1355 | 1 | ||
PLUG,MAIN GALLERY | 92066A | 92066-1530 | 1 | ||
BOLT,RETURN SPRING | 92150 | 92150-1803 | 1 | ||
BOLT,FLANGED,6X12 | 92154 | 92154-0485 | 1 | ||
DAMPER,ENGINE MOUNT | 92160 | 92160-1483 | 2 | ||
DAMPER | 92161 | 92161-0971 | 1 | ||
CLAMP,DRAIN TUBE | 92171 | 92171-1124 | 1 |
