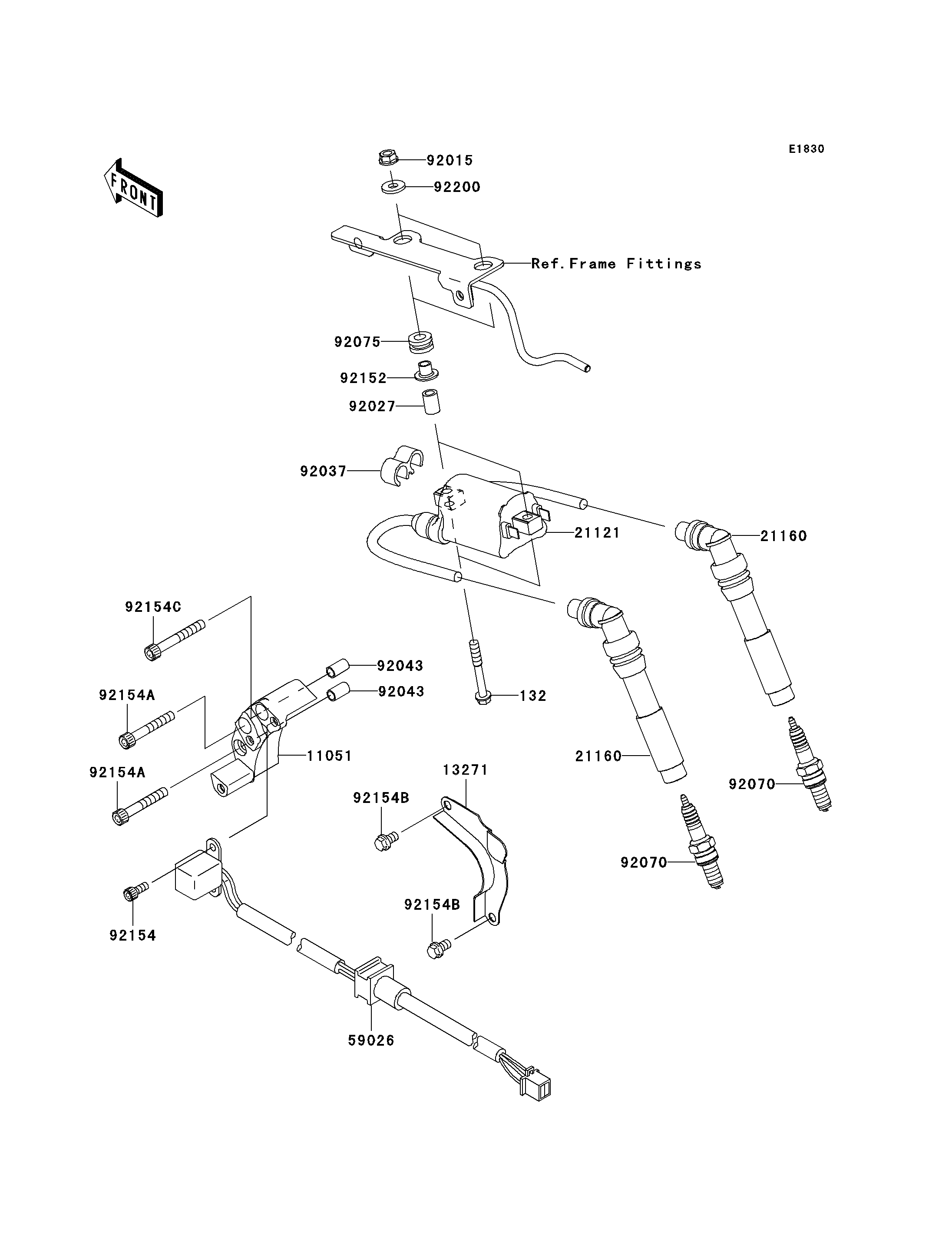

2011 W800 (European) - Ignition System
132
11051
13271
21121
21160
21160
59026
92015
92027
92037
92043
92043
92070
92070
92075
92152
92154
92154A
92154A
92154B
92154B
92154C
92200
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-FLANGED-SMALL,6X45 | 132 | 132BB0645 | 2 | ||
BRACKET,PULSING COIL | 11051 | 11051-1213 | 1 | ||
PLATE | 13271 | 13271-1189 | 1 | ||
COIL-IGNITION | 21121 | 21121-1283 | 1 | ||
CAP-ASSY-PLUG | 21160 | 21160-0016 | 2 | ||
COIL-PULSING | 59026 | 59026-0036 | 1 | ||
NUT,FLANGED,6MM | 92015 | 92015-1367 | 2 | ||
COLLAR,6.3X10X14 | 92027 | 92027-1453 | 2 | ||
CLAMP,CORD | 92037 | 92037-1603 | 1 | ||
PIN,6.2X8X14 | 92043 | 92043-1263 | 2 | ||
PLUG-SPARK,CR8E(NGK) | 92070 | 92070-0019 | 2 | ||
DAMPER | 92075 | 92075-1912 | 2 | ||
COLLAR | 92152 | 92152-0237 | 2 | ||
BOLT,SOCKET,5X12 | 92154 | 92154-0503 | 2 | ||
BOLT,SOCKET,6X40 | 92154A | 92154-0505 | 2 | ||
BOLT,FLANGED,6X10 | 92154B | 92154-0507 | 2 | ||
BOLT,SOCKET,6X45 | 92154C | 92154-0508 | 1 | ||
WASHER,6.5X16X2 | 92200 | 92200-0312 | 2 |
