Parts Diagrams |

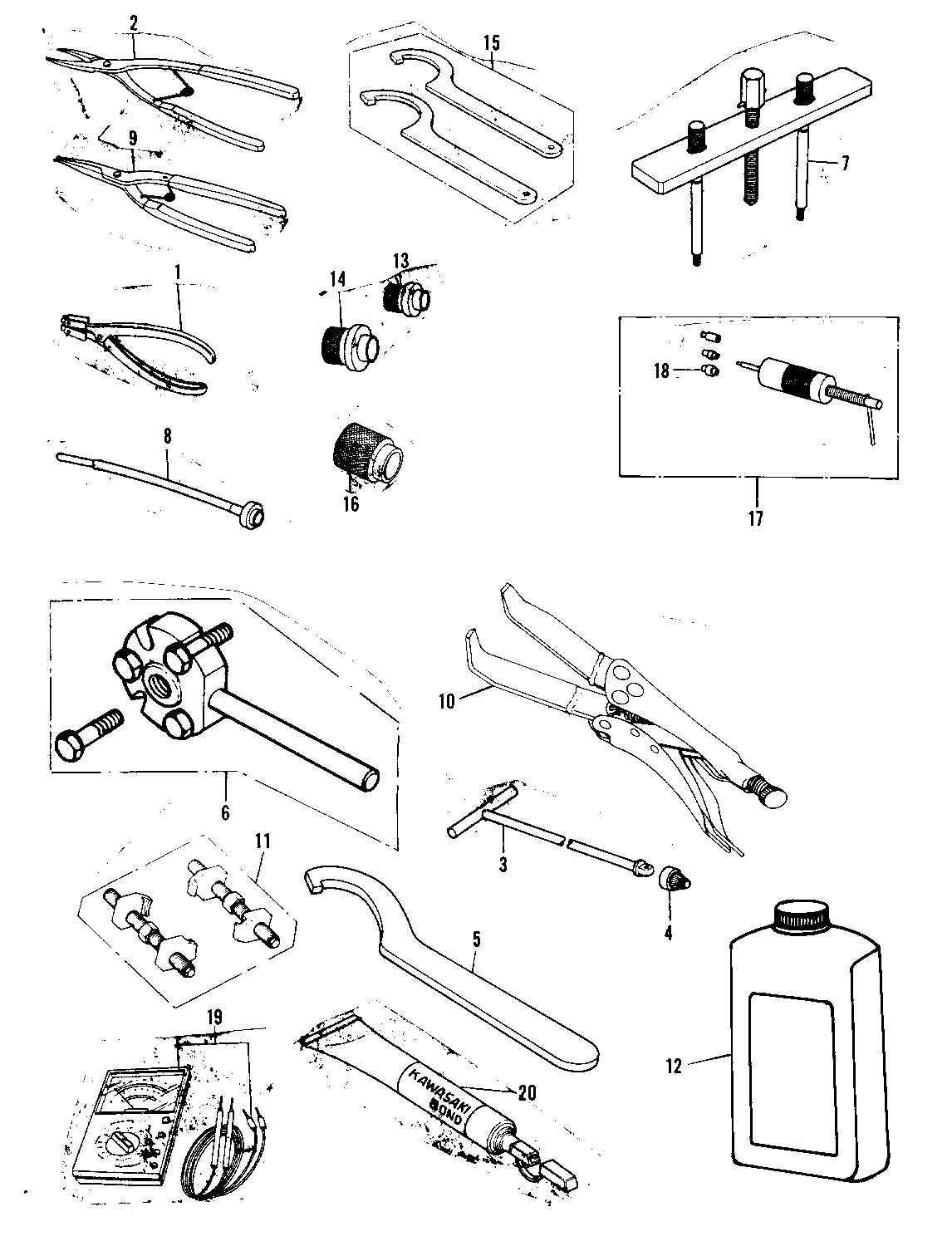

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
PLIERS-PISTON RING | 1 | 57001-115 | 1 | ||
PLIERS,CIRCLIP,INSIDE | 2 | 57001-143 | 1 | ||
HANDLE,FORK CLY HOLDR | 3 | 57001-183 | 1 | ||
ADAPTER,F.F.CYL HOLDR | 4 | 57001-1057 | 1 | ||
WRENCH,STEM NUT | 5 | 57001-1100 | 1 | ||
PULLER,ROTOR | 6 | 57001-1093 | 1 | ||
57001-1098 (Canada) | 7 | 57001-153 | 1 | ||
GAUGE,FUEL LEVEL | 8 | 57001-202 | 1 | ||
PLIERS,CIRCLIP,OUTSID | 9 | 57001-144 | 1 | ||
57001-1243 (Canada) | 10 | T57001-165 | 1 | ||
COMPRESSOR ASSY,SPRNG | 11 | 57001-1087 | 1 | ||
2 CYCLE RACE OIL-PINT | 12 | K61020-022A | AR | ||
GUIDE,SHIFT OIL SEAL | 13 | 57001-264 | 1 | ||
*** N.L.A.*** (Canada) | 14 | 57001-265 | 1 | ||
WRENCH,HOOK ASSY | 15 | 57001-1101 | 1 | ||
DRIVER,FORK OIL SEAL | 16 | 57001-1104 | 1 | ||
57001-910 (Canada) | 17 | T57001-910 | 1 | ||
ADAPTER C,PIN PULLER | 18 | 57001-914 | 1 | ||
MULTIMETER | 19 | 57001-983 | 1 | ||
LIQUID GASKET | 20 | 92104-002 | AR |
PLIERS-PISTON RING | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLIERS,CIRCLIP,INSIDE | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HANDLE,FORK CLY HOLDR | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ADAPTER,F.F.CYL HOLDR | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WRENCH,STEM NUT | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PULLER,ROTOR | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
57001-1098 (Canada) | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GAUGE,FUEL LEVEL | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLIERS,CIRCLIP,OUTSID | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
57001-1243 (Canada) | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COMPRESSOR ASSY,SPRNG | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
2 CYCLE RACE OIL-PINT | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
GUIDE,SHIFT OIL SEAL | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
*** N.L.A.*** (Canada) | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WRENCH,HOOK ASSY | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DRIVER,FORK OIL SEAL | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
57001-910 (Canada) | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ADAPTER C,PIN PULLER | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MULTIMETER | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LIQUID GASKET | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
