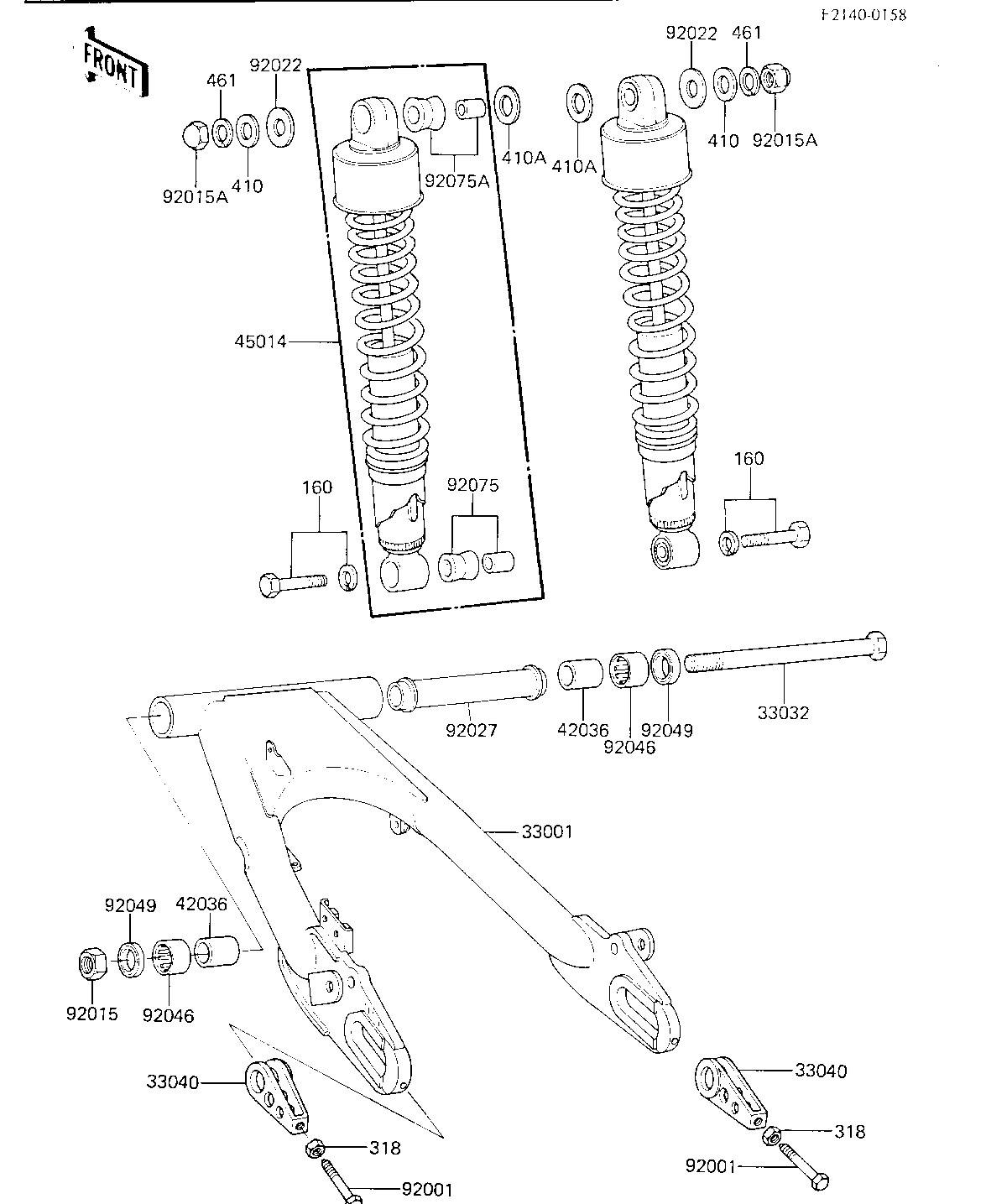

1984 KZ750-K2 (Canada Only) - SWING ARM/SHOCK ABSORBERS
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
ARM-COMP-SWING | 33001 | 33001-1152 | 1 | ||
SHAFT,SWING ARM PIVOT | 33032 | 33032-036 | 1 | ||
ADJUSTER,CHAIN | 33040 | 33040-056 | 2 | ||
SLEEVE,SWING ARM | 42036 | 42036-1040 | 2 | ||
SHOCKABSORBER | 45014 | 45014-1199 | 2 | ||
BOLT,8X50 | 92001 | 92001-1399 | 2 | ||
NUT-SELF LOCKING | 92015 | 92019-012 | 1 | ||
NUT 12MM | 92015A | 92020-014 | 2 | ||
WASHER,12.4X28X2.3 | 92022 | 92022-1239 | 2 | ||
COLLAR | 92027 | 92027-1561 | 1 | ||
BEARING-NEEDLE | 92046 | 92046-1035 | 2 | ||
SEAL-OIL | 92049 | 92049-1060 | 2 | ||
BUSHING,SHOCK ABSORBE | 92075 | 45017-019 | 2 | ||
BUSHING,SHOCK ABSORBE | 92075A | 92075-1141 | 2 | ||
BOLT-FINE-WS | 160 | 160N1035 | 2 | ||
NUT 8MM | 318 | 318B0800 | 2 | ||
WASHER PLAIN 12MM | 410 | 410B1200 | 2 | ||
WASHER PLAIN 14MM | 410A | 410B1400 | 2 | ||
WASHER SPRING 12MM | 461 | 461F1200 | 2 |
ARM-COMP-SWING | |
REF # | 33001 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SHAFT,SWING ARM PIVOT | |
REF # | 33032 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ADJUSTER,CHAIN | |
REF # | 33040 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SLEEVE,SWING ARM | |
REF # | 42036 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SHOCKABSORBER | |
REF # | 45014 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,8X50 | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NUT-SELF LOCKING | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT 12MM | |
REF # | 92015A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER,12.4X28X2.3 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92027 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BEARING-NEEDLE | |
REF # | 92046 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SEAL-OIL | |
REF # | 92049 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BUSHING,SHOCK ABSORBE | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BUSHING,SHOCK ABSORBE | |
REF # | 92075A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-FINE-WS | |
REF # | 160 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NUT 8MM | |
REF # | 318 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER PLAIN 12MM | |
REF # | 410 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER PLAIN 14MM | |
REF # | 410A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER SPRING 12MM | |
REF # | 461 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
