Parts Diagrams |

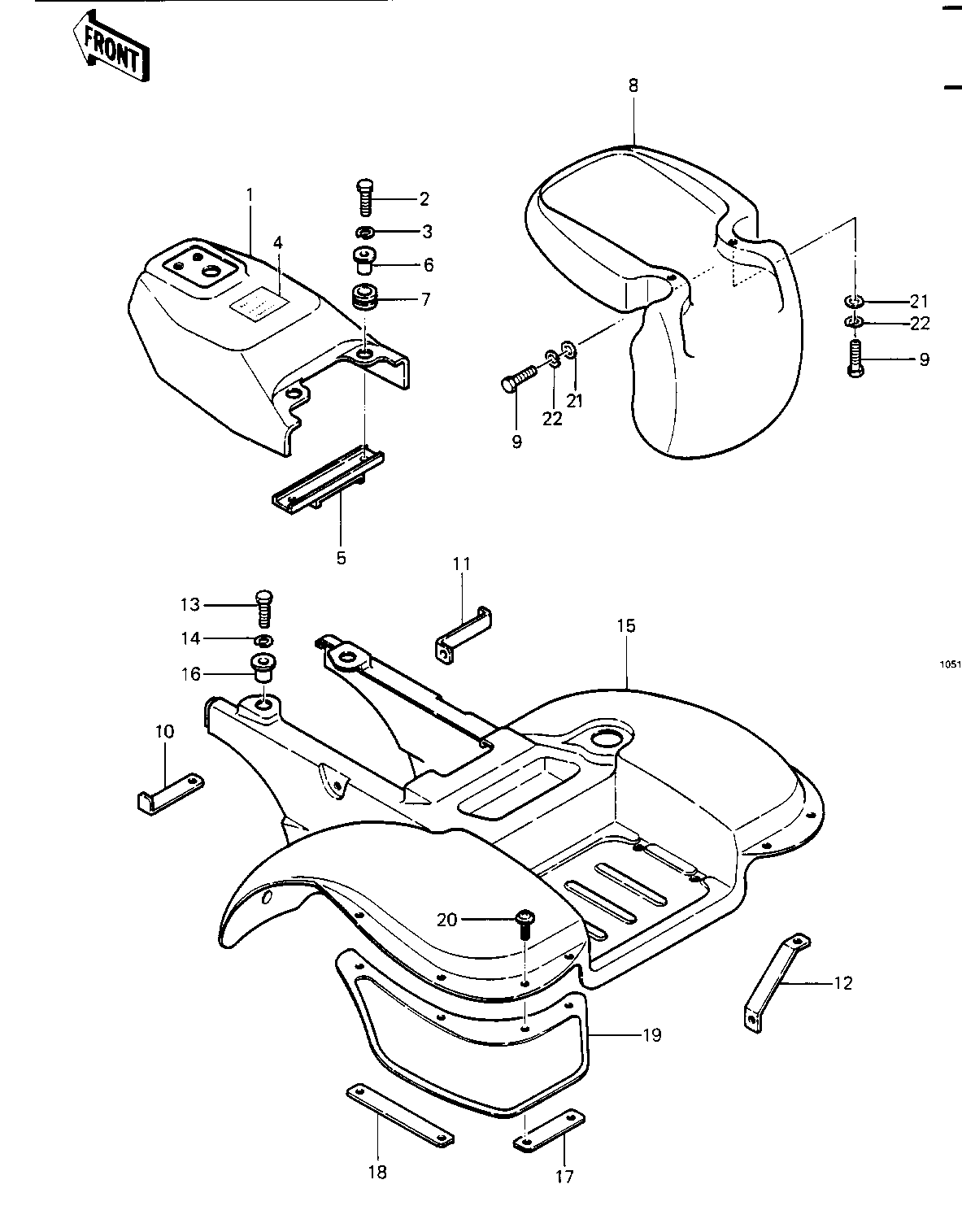

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
COVER,FR,J-WHITE | 1 | 14025-4029-8U | 1 | REF. #4, NOT INCLUDED | |
BOLT-UPSET | 2 | 112G0625 | 2 | ||
WASHER SPRING 6MM | 3 | 461F0600 | 2 | ||
UNAVAILABLE IN PRICE BOOK | 4 | 56040-4004 | 1 | ||
BRACKET-SEAT | 5 | 32046-4012 | 1 | ||
COLLAR | 6 | 92027-194 | 2 | ||
DAMPER RUBBER | 7 | 92075-112 | 2 | ||
FENDER-FR,J-WHITE | 8 | 35004-4003-8U | 1 | ||
BOLT-UPSET 6X14 | 9 | 112B0614 | 4 | ||
BRACE-FNDR,LH FT | 10 | 35009-4001 | 1 | ||
BRACE-FNDR,RH FT | 11 | 35009-4002 | 1 | ||
BRACE-FNDR,REAR | 12 | 35009-4003 | 2 | ||
BOLT-UPSET 6X14 | 13 | 112B0614 | 2 | ||
WASHER SPRING 6MM | 14 | 461F0600 | 2 | ||
FENDER-RR,J-WHITE | 15 | 35022-4007-8U | 1 | ||
COLLAR,L=5 | 16 | 92027-4020 | 2 | ||
BRACKET,FLAP | 17 | 11034-4062 | 2 | ||
BRACKET,FLAP | 18 | 11034-4063 | 2 | ||
FLAP | 19 | 35019-4004 | 2 | ||
SCREW,6X20 | 20 | 92009-1289 | 8 | ||
WASHER 6.5X20X1.6T | 21 | 92022-125 | 4 | ||
WASHER SPRING 6MM | 22 | 461F0600 | 4 |
