Parts Diagrams |

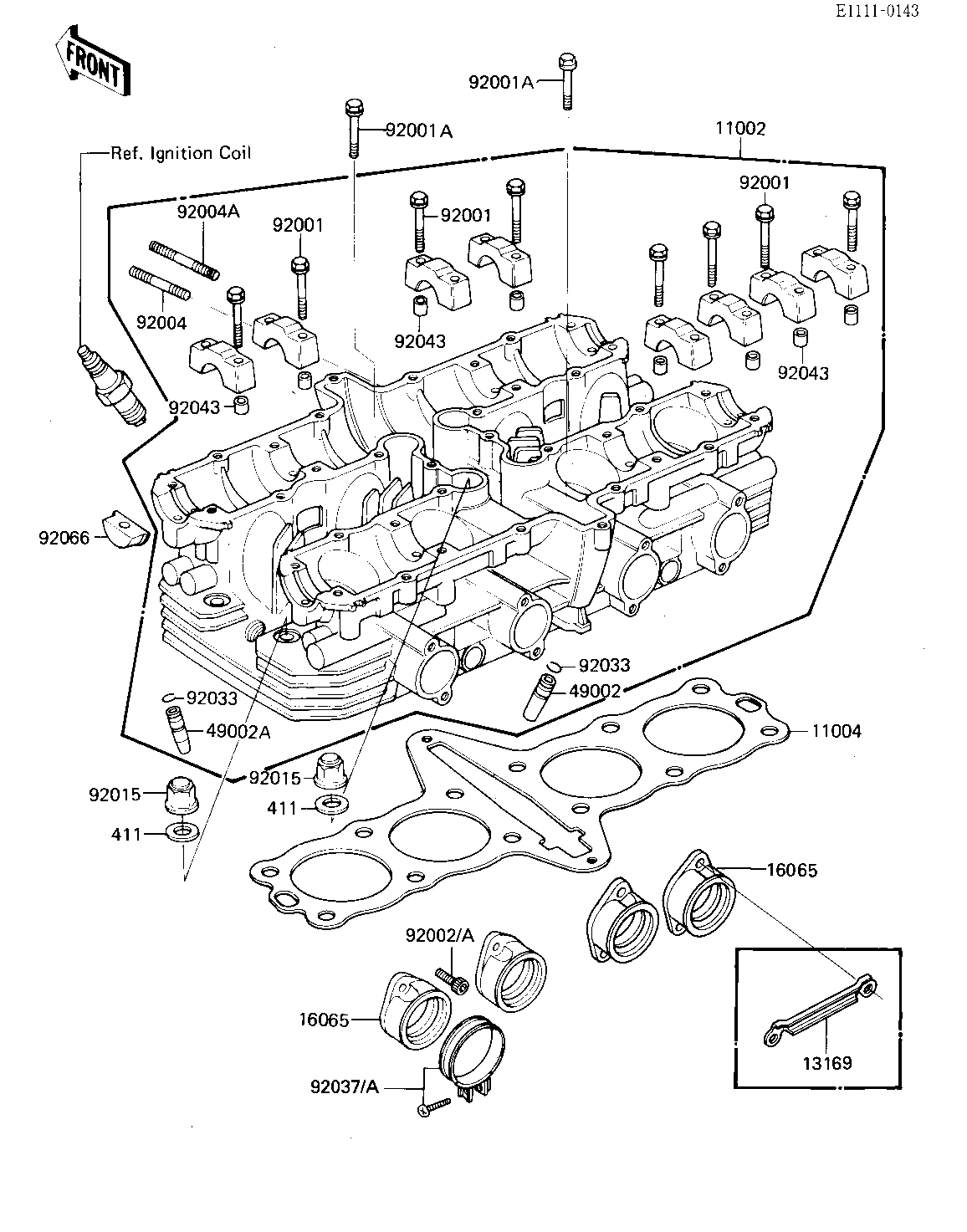

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
HEAD-ASSY-CYLINDER | 11002 | 11002-1182 | 1 | ||
GASKET-HEAD,CYLINDER | 11004 | 11004-1107 | 1 | ||
PLATE,TUBE GUIDE | 13169 | 13169-1793 | 1 | CA | |
HOLDER-CARBURETOR | 16065 | 16065-1132 | 4 | ||
GUIDE,INLET VALVE | 49002 | 12013-009 | 4 | ||
GUIDE,EXHAUST VALVE | 49002A | 49002-1002 | 4 | ||
BOLT,FLANGED,6X38 | 92001 | 92001-1105 | 16 | ||
BOLT,FLANGED,8X43 | 92011A | 92001-1445 | 2 | ||
BOLT,6X16 | 92002 | 92002-1143 | 8 | CA | |
BOLT,SOCKET,6X14 | 92002A | 92002-1192 | 8 | CN,US | |
STUD,8X35 | 92004 | 92004-1009 | 4 | ||
STUD,8X28.5 | 92004A | 92004-1060 | 4 | ||
NUT,FLANGED CAP,10MM | 92015 | 92015-1181 | 12 | ||
CIRCLIP-VALVE | 92033 | 92036-023 | 8 | ||
CLAMP-INLET PIPE | 92037 | 92037-061 | 4 | CN,US | |
CLAMP | 92037A | 92037-1326 | 4 | CA | |
PIN-DOWEL | 92043 | 92042-007 | 16 | ||
PLUG,CAMSHAFT,11.35X1 | 92066 | 92066-1111 | 4 | ||
WASHER PLAIN 10MM | 411 | 411B1000 | 12 |
HEAD-ASSY-CYLINDER | |
REF # | 11002 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET-HEAD,CYLINDER | |
REF # | 11004 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLATE,TUBE GUIDE | |
REF # | 13169 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
HOLDER-CARBURETOR | |
REF # | 16065 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
GUIDE,INLET VALVE | |
REF # | 49002 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
GUIDE,EXHAUST VALVE | |
REF # | 49002A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,6X38 | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 16 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,8X43 | |
REF # | 92011A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,6X16 | |
REF # | 92002 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS | CA |
BOLT,SOCKET,6X14 | |
REF # | 92002A |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS | CN,US |
STUD,8X35 | |
REF # | 92004 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
STUD,8X28.5 | |
REF # | 92004A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT,FLANGED CAP,10MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 12 |
DESTINATION | |
REMARKS |
CIRCLIP-VALVE | |
REF # | 92033 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
CLAMP-INLET PIPE | |
REF # | 92037 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS | CN,US |
CLAMP | |
REF # | 92037A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS | CA |
PIN-DOWEL | |
REF # | 92043 |
---|---|
PART NUMBER | |
QUANTITY | 16 |
DESTINATION | |
REMARKS |
PLUG,CAMSHAFT,11.35X1 | |
REF # | 92066 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER PLAIN 10MM | |
REF # | 411 |
---|---|
PART NUMBER | |
QUANTITY | 12 |
DESTINATION | |
REMARKS |
