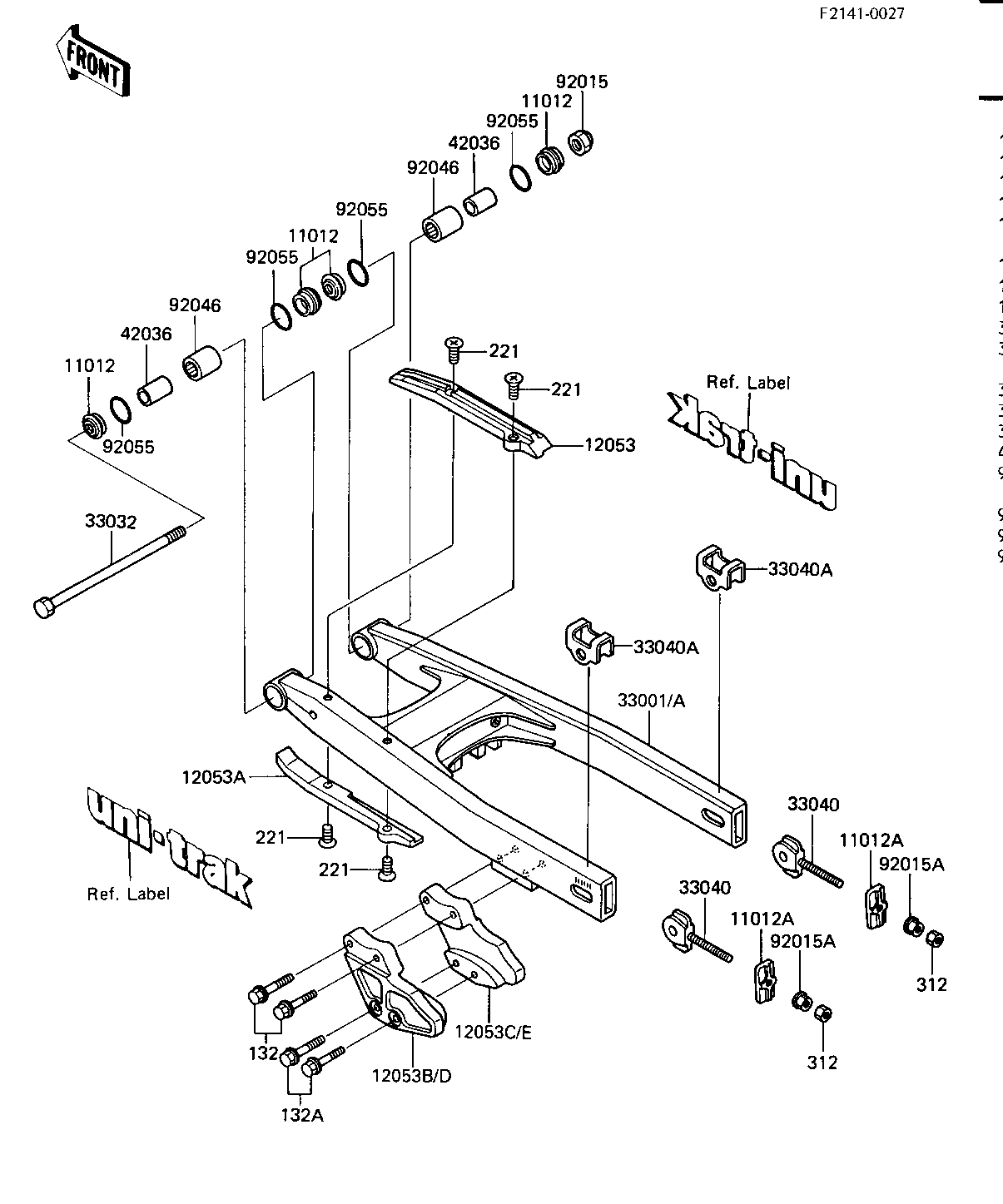

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,SWING ARM | 11012 | 11012-1263 | 4 | ||
CAP,SWING ARM | 11012A | 11012-1411 | 2 | ||
GUIDE-CHAIN,FR,UPP | 12053 | 12053-1132 | 1 | ||
GUIDE-CHAIN,FR,LWR | 12053A | 12053-1133 | 1 | ||
GUIDE-CHAIN,RR,LH | 12053D | 12053-1203 | 1 | ||
GUIDE-CHAIN,RR,RH | 12053E | 12053-1204 | 1 | ||
ARM-COMP-SWING | 33001A | 33001-1282 | 1 | ||
SHAFT-SWING ARM | 33032 | 33032-1116 | 1 | ||
ADJUSTER-CHAIN | 33040 | 33040-1065 | 2 | ||
ADJUSTER-CHAIN,OUTSID | 33040A | 33040-1066 | 2 | ||
SLEEVE,SWING ARM,L=34 | 42036 | 42036-1067 | 2 | ||
NUT | 92015 | 92015-1774 | 1 | ||
NUT-6MM | 92015A | 92015-1078 | 2 | ||
BEARING-NEEDLE | 92046 | 92046-1046 | 2 | ||
RING-0,SWING ARM | 92055 | 92055-1240 | 4 | ||
BOLT-FLANGED-SMALL | 132 | 132G0640 | 2 | ||
BOLT-FLANGED-SMALL | 132A | 132G0645 | 2 | ||
SCREW CNTSNK HD 6X10 | 221 | 221B0610 | 4 | ||
NUT 6MM | 312 | 312B0600 | 2 |
