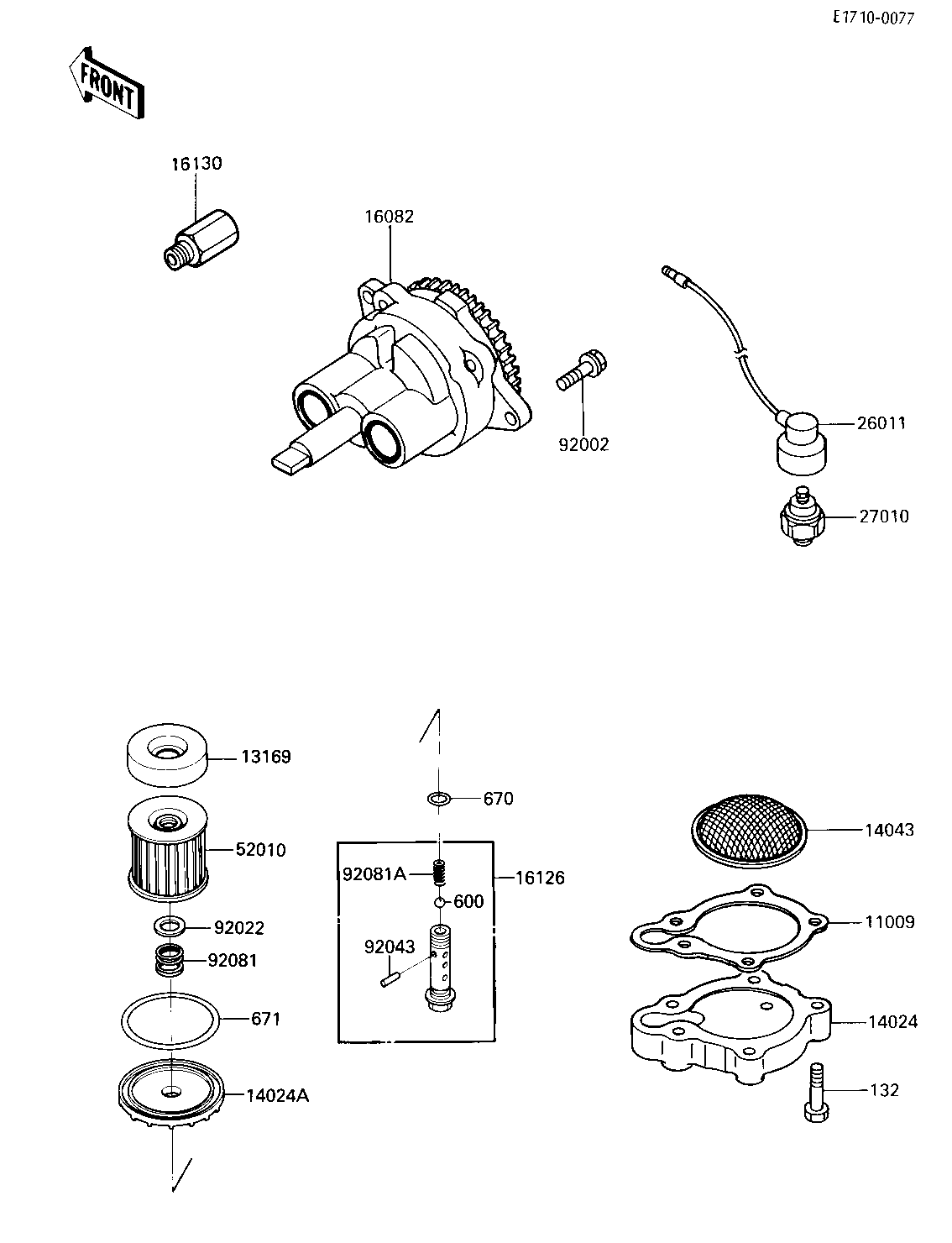

1987 Ninja® 250R - OIL PUMP/OIL FILTER
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
GASKET,OIL FILTER COV | 11009 | 11009-1874 | 1 | ||
PLATE,OIL FILTER | 13169 | 13169-1313 | 1 | ||
COVER,OIL FILTER | 14024 | 14024-1298 | 1 | ||
COVER,OIL FILTER,F.BL | 14024A | 14025-1422 | 1 | ||
STRAINER,OIL | 14043 | 16111-003 | 1 | ||
PUMP-ASSY-OIL | 16082 | 16082-1078 | 1 | ||
VALVE,OIL FILTER | 16126 | 16126-1108 | 1 | ||
RELEAF VALVE ASSY | 16130 | 16130-1001 | 1 | ||
WIRE-LEAD | 26011 | 26011-1371 | 1 | ||
SWITCH,OIL PRESSURE | 27010 | 27010-1155 | 1 | ||
FILTER,OIL | 52010 | 16099-003 | 1 | ||
BOLT,SOCKET,6X25 | 92002 | 92002-1696 | 2 | ||
WASHER,20.5X30X1.0 | 92022 | 92022-1012 | 1 | ||
SPRING PIN | 92043 | 92043-111 | 1 | ||
SPRING,OIL FILTER | 92081 | 92081-1018 | 1 | ||
SPRING | 92081A | 92081-109 | 1 | ||
BOLT-FLANGED-SMALL | 132 | 132J0630 | 5 | ||
BALL STEEL 3/8' | 600 | 600A1200 | 1 | ||
"0" RING,16MM | 670 | 670B2016 | 1 | ||
"0" RING,90MM | 671 | 671B2590 | 1 |
