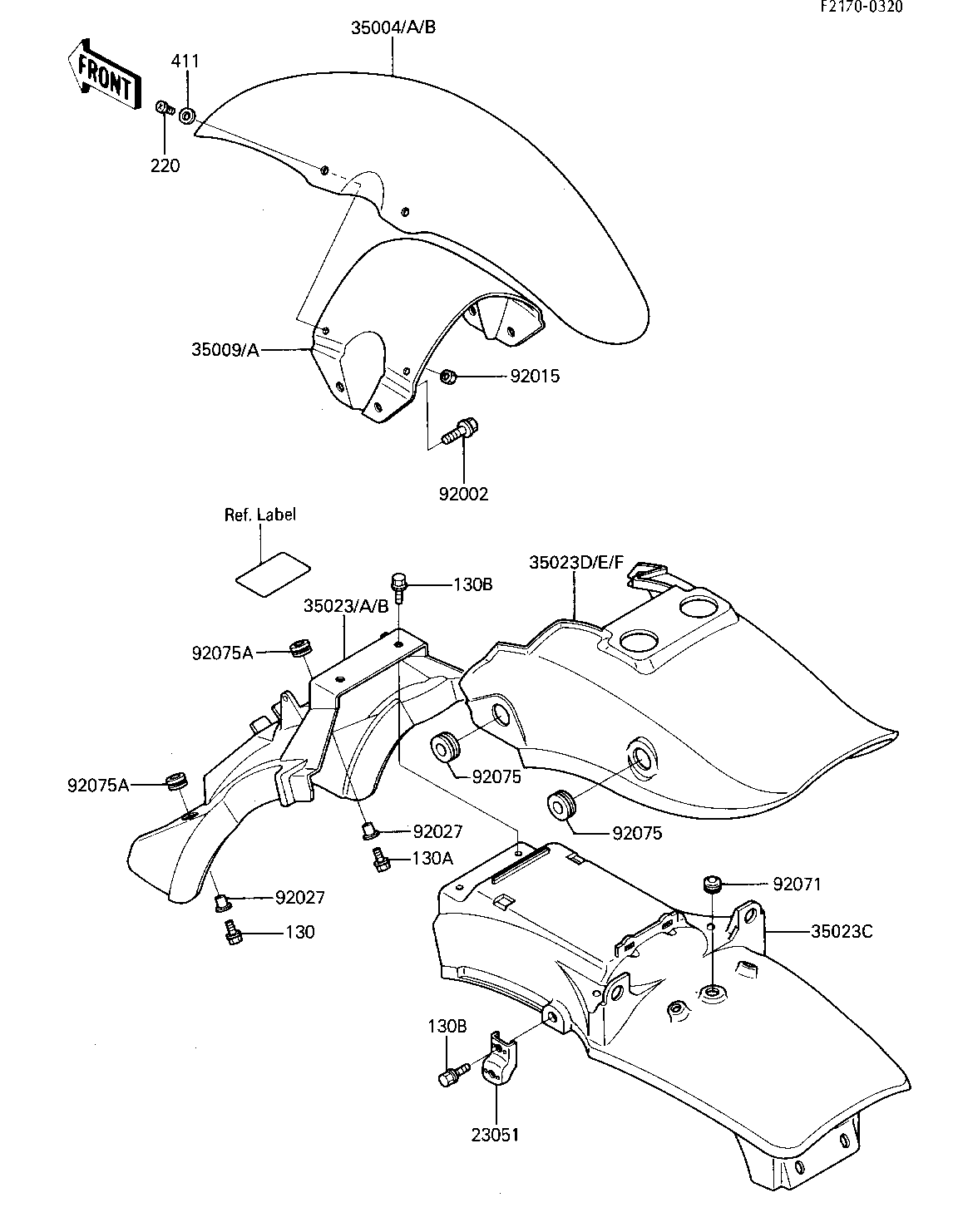

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET-SIGNAL LAMP,R | 23051 | 23051-1180 | 2 | ||
FENDER-FRONT,EBONY | 35004A | 35004-1189-H8 | 1 | ||
FENDER-FRONT,L.RED | 35004B | 35004-1189-7V | 1 | ||
BRACE,FRONT FENDER | 35009 | 35009-1067 | 1 | ||
FENDER-REAR,FR,EBONY | 35023A | 35023-1162-H8 | 1 | ||
FENDER-REAR,FR, L. RED | 35023B | 35023-1162-7V | 1 | ||
FENDER-REAR,RR,EBONY | 35023C | 35023-1163-H8 | 1 | ||
FENDER-REAR,UPP,EBONY | 35023E | 35023-1164-H8 | 1 | ||
FENDER-REAR,UPP,L.RED | 35023F | 35023-1164-7V | 1 | ||
BOLT,FLANGED,8X16 | 92002 | 92002-1200 | 4 | ||
NUT-LOCK,5MM | 92015 | 92019-014 | 4 | ||
COLLAR | 92027 | 92027-251 | 2 | ||
GROMMET | 92071 | 92071-024 | 1 | ||
DAMPER RUBBER | 92075 | 92075-104 | 4 | ||
DAMPER | 92075A | 92075-1690 | 2 | ||
BOLT,FLANGED,6X20 | 130 | 130B0620 | 1 | ||
BOLT,FLANGED,6X25 | 130A | 130B0625 | 1 | ||
BOLT-FLANGED,6X16 | 130B | 130G0616 | 4 | ||
SCREW PAN HEAD 5X10 | 220 | 220E0510 | 4 | ||
WASHER-PLAIN | 411 | 411D0500 | 4 |
