Parts Diagrams |

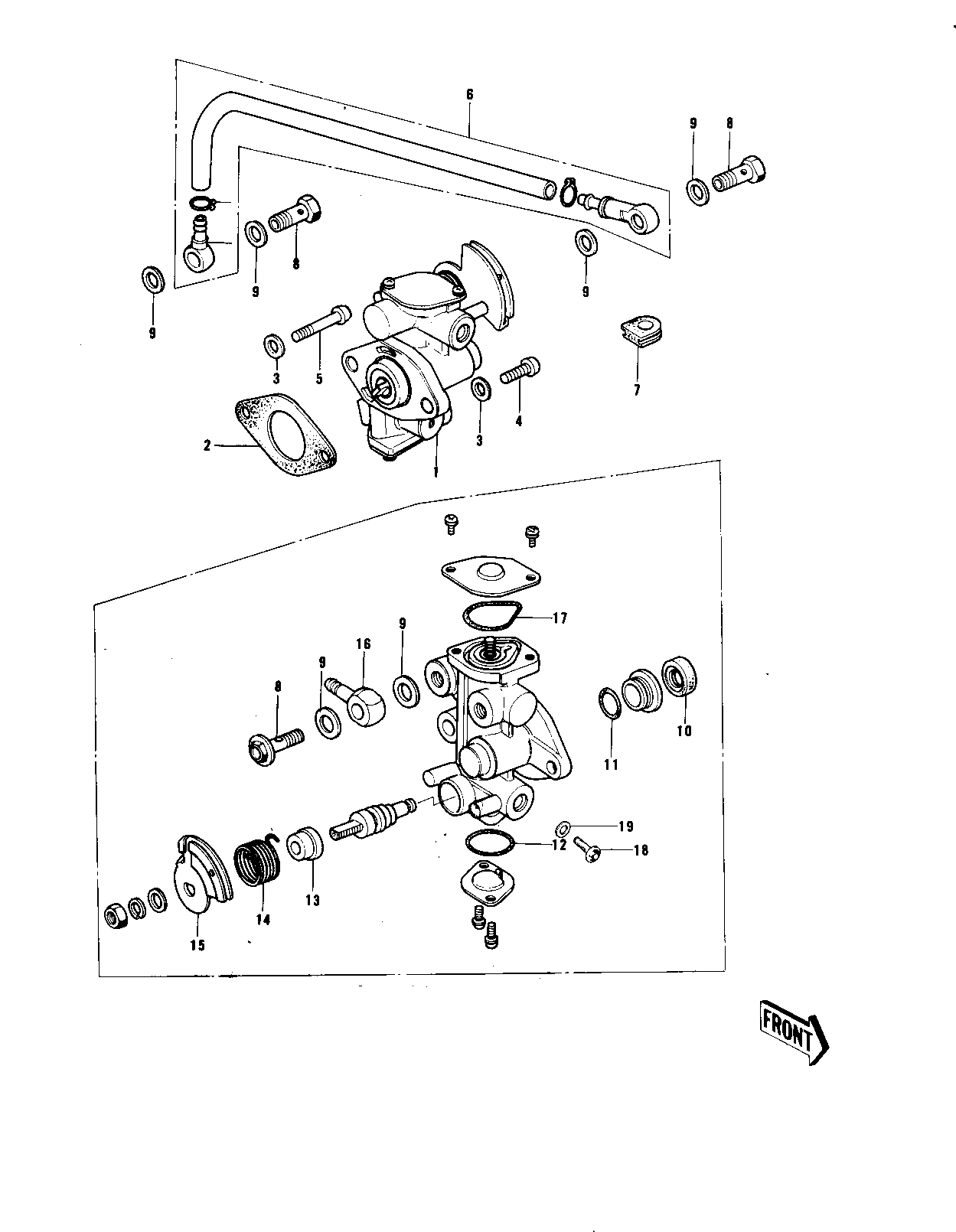

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
OIL PUMP ASSY | 1 | 16082-068 | |||
OIL PUMP ASSY | 1 | 16082-068 | KE175-B2/-B3 | ||
GASKET,OIL PUMP | 2 | 11060-1160 | |||
WASHER OIL PUMP | 3 | 92022-037 | |||
SCREW-PAN-CROS | 4 | 220B0514 | |||
SCREW PAN CROSS,5X28 | 5 | 220B0528 | |||
PIPE ASSY,OIL | 6 | 16134-028 | |||
GROMMET,OIL PUMP | 7 | 92071-091 | |||
BOLT-BANJO,6MM | 8 | 92060-013 | |||
WASHER OIL PUMP BANJO | 9 | 92022-077 | |||
OIL SEAL OIL PUMP SHT | 10 | 16091-001 | |||
"0" RING,OIL PUMP SHT | 11 | 16090-002 | |||
"0" RING,LOWER CAP | 12 | 16090-003 | |||
"0" RING,LOWER CAP | 12 | 16090-004 | KE175-B2/-B3 | ||
SEAL-OIL,CAMSHAFT,"X" | 13 | 92049-1294 | |||
SPRING OIL PUMP LEVER | 14 | 16093-004 | |||
LEVER-OIL PUMP CABLE | 15 | 16096-007 | |||
CONNECTOR BANJO | 16 | 92061-009 | |||
"0" RING,UPPER CAP | 17 | 16088-002 | |||
BOLT,AIR VENT | 18 | 92009-1010 | FOR 16082-068 | ||
WASHER | 19 | 92022-1006 | FOR 16082-068 |
