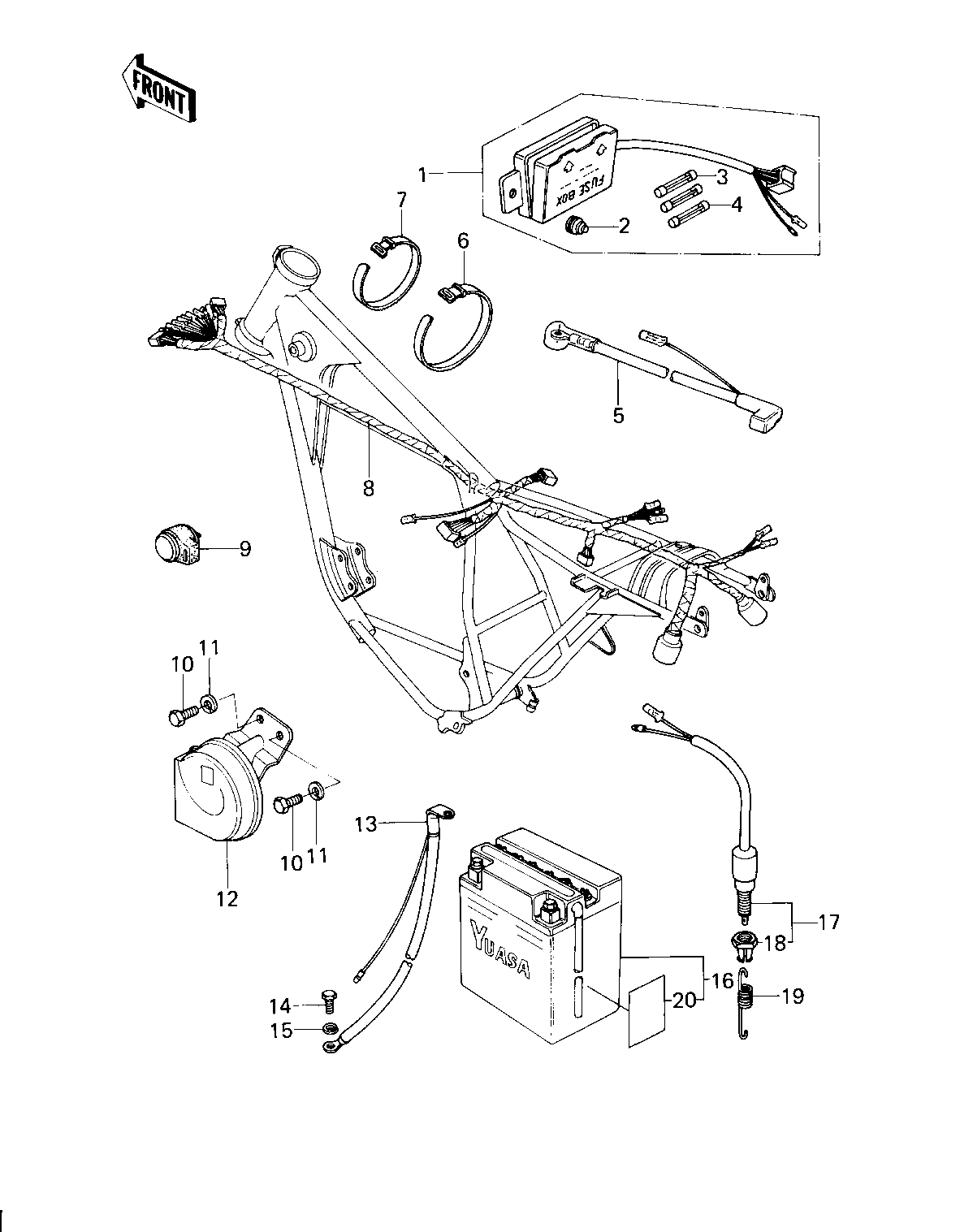

1978 KZ200-A1 - CHASSIS ELECTRICAL EQUIPMENT
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
FUSE ASSY | 1 | 26004-035 | 1 | ||
DAMPER RUBBER,FUSE | 2 | 92075-279 | 1 | ||
FUSE-20A | 3 | 26006-005 | 2 | ||
FUSE 10A | 4 | 26006-003 | 3 | ||
WIRE,MAGNETIC SWITCH | 5 | 26010-051 | 1 | ||
BAND,WIRING HARNESS | 6 | 92072-056 | 2 | L=186 M/M | |
BAND,SHORT | 7 | 92072-030 | 6 | L=123 M/M | |
WIRING HARNESS,MAIN | 8 | 26001-1158 | 1 | ||
RELAY-TURN SIGNAL | 9 | 27002-011 | 1 | ||
BOLT-UPSET,6X12 | 10 | 112G0612 | 2 | ||
WASHER SPRING 6MM | 11 | 461F0600 | 2 | ||
HORN ASSY | 12 | 27003-078 | 1 | ||
WIRE,BATTERY GROUND | 13 | 26010-052 | 1 | ||
BOLT-UPSET,6X12 | 14 | 112G0612 | 1 | ||
WASHER SPRING 6MM | 15 | 461F0600 | 1 | ||
YUA BAT 12N10-3B | 16 | 26012-050 | 1 | YUASA (12N10 38) | |
SWITCH,BRAKE LIGHT | 17 | 27010-025 | 1 | ||
NUT,BRAKE LAMP SWITCH | 18 | 27037-001 | 1 | ||
SPRING,BRAKE LAMP SN | 19 | 27011-017 | 1 | ||
LABEL-WARNING,BATTERY | 20 | 56040-1036 | 1 |
