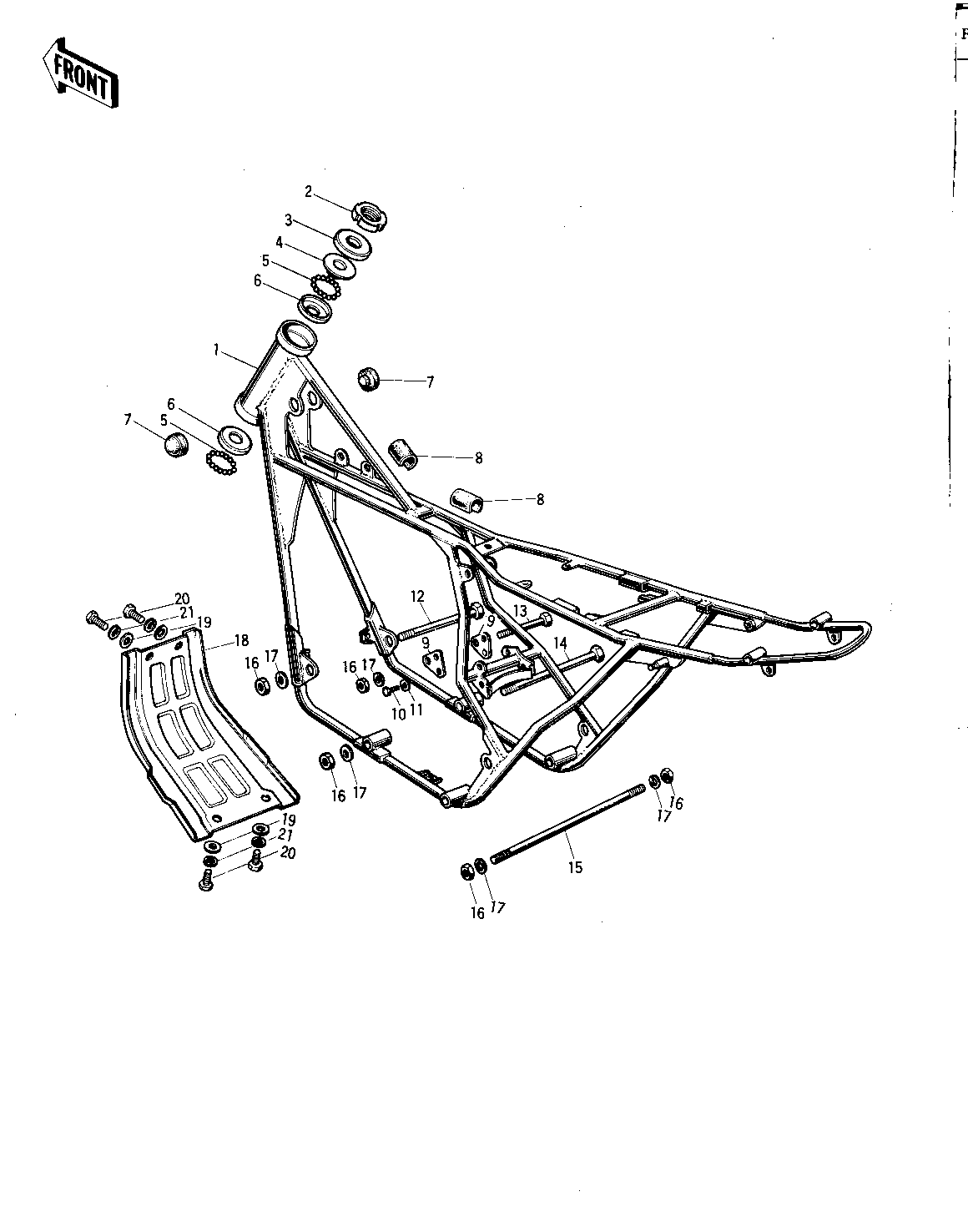

1972 F8-A - FRAME/FRAME FITTINGS ('71 F81M)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
FRAME | 1 | 32002-040 | 1 | ||
NUT STEERING STEM LCK | 2 | 92090-006 | 1 | ||
CAP STEERING STEM | 3 | 46098-005 | 1 | ||
CONE STERNG BERG UPP | 4 | 92047-003 | 1 | ||
BALL STEEL 1/4' | 5 | 600A0800 | 38 | ||
RACE STEERING BEARING | 6 | 92048-005 | 2 | ||
DAMPER RUBB FUEL TANK | 7 | 92075-050 | 2 | ||
MAT FUEL TANK | 8 | 51067-002 | 3 | ||
PLATE-ENGINE MOUNT | 9 | 32030-020 | 2 | ||
BOLT,8X20 | 10 | 115G0820 | 4 | ||
WASHER SPRING 8MM | 11 | 461F0800 | 4 | ||
BOLT-HEX HEAD,12X163 | 12 | 113B12163A | 1 | ||
BOLT-HEX HEAD,12X151 | 13 | 113B12151A | 1 | ||
BOLT HEX HEAD 12X254 | 14 | 113B12254A | 1 | ||
STUD | 15 | 92006-002 | 1 | ||
NUT-HEX-FINE | 16 | 314B1200 | 5 | ||
WASHER SPRING 12MM | 17 | 461F1200 | 5 | ||
GUARD-ENGINE | 18 | 55011-013 | 1 | ||
WASHER 6.5X20X1.6T | 19 | 92022-125 | 4 | ||
BOLT-UPSET,6X12 | 20 | 112G0612 | 4 | ||
WASHER SPRING 6MM | 21 | 461F0600 | 4 |
FRAME | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT STEERING STEM LCK | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CAP STEERING STEM | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CONE STERNG BERG UPP | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BALL STEEL 1/4' | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 38 |
DESTINATION | |
REMARKS |
RACE STEERING BEARING | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER RUBB FUEL TANK | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
MAT FUEL TANK | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
PLATE-ENGINE MOUNT | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,8X20 | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT-HEX HEAD,12X163 | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT-HEX HEAD,12X151 | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT HEX HEAD 12X254 | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
STUD | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT-HEX-FINE | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
WASHER SPRING 12MM | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
GUARD-ENGINE | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER 6.5X20X1.6T | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT-UPSET,6X12 | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER SPRING 6MM | |
REF # | 21 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
