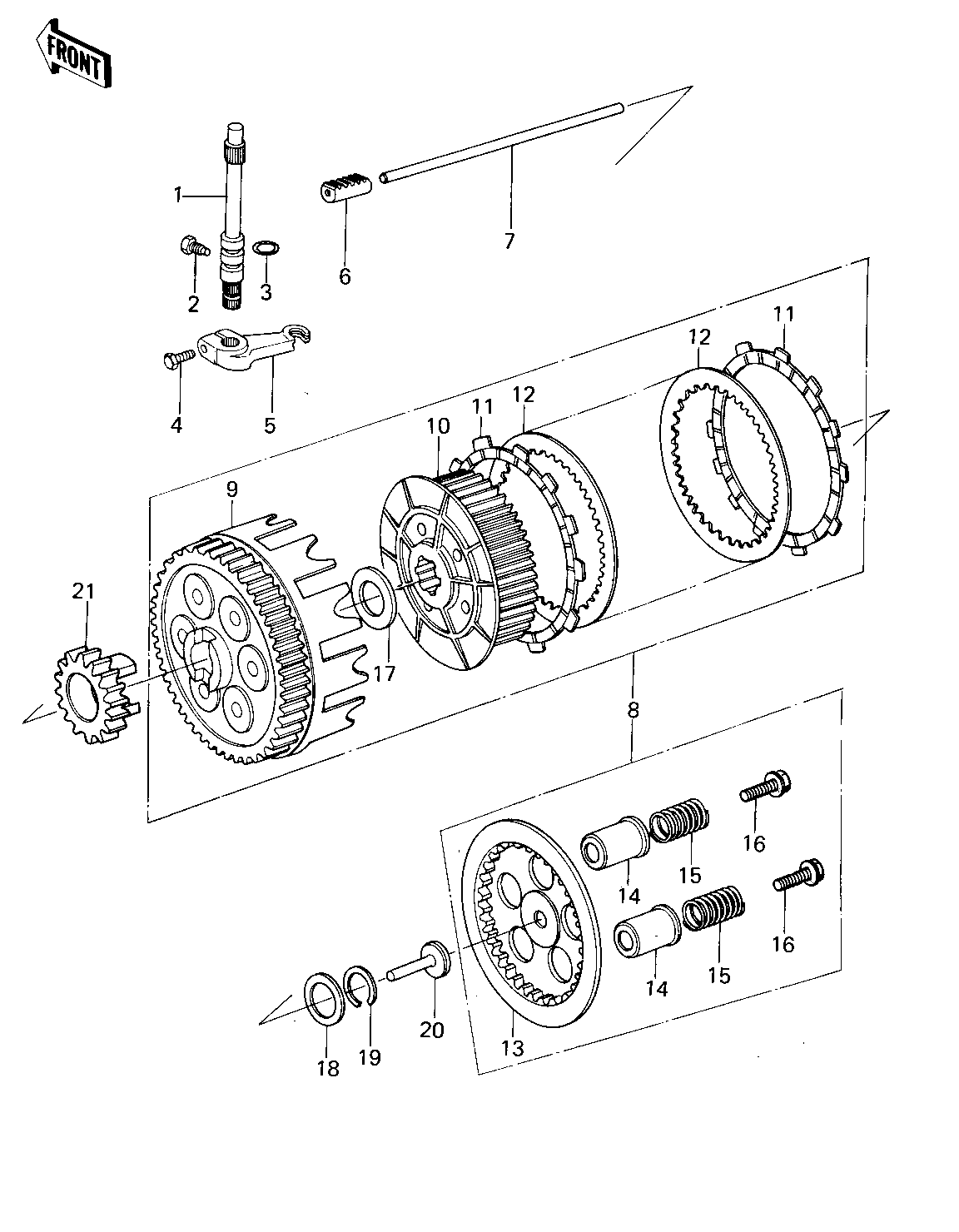

1978 KLR250 - CLUTCH ('78-'79 KL250-A1/A1A/A2)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
SHAFT,CLUTCH RELEASE | 1 | 13106-006 | 1 | ||
BOLT,CLUTCH RELEASE | 2 | 92003-130 | 1 | ||
"0" RING, 10MM | 3 | 670B2010 | 1 | ||
BOLT-UPSET | 4 | 112G0618 | 1 | ||
LEVER,CLUTCH RELEASE | 5 | 13103-028 | 1 | ||
ROD,CLUTCH PUSH | 6 | 13116-1040 | 1 | ||
ROD,CLUTCH PUSH,LONG | 7 | 13116-1002 | 1 | L=208.5M/M | |
CLUTCH-ASSY | 8 | 13081-1051 | 1 | ||
HOUSING,CLUTCH | 9 | 13095-1006 | 1 | ||
HUB,CLUTCH | 10 | 13087-1001 | 1 | ||
PLATE CLUTCH FRICTION | 11 | 13088-015 | 7 | ||
PLATE CLUTCH STEEL | 12 | 13089-013 | 6 | ||
PLATE-CLUTCH SPRING | 13 | 13187-005 | 1 | ||
GUIDE CLUTCH SPRING | 14 | 13092-005 | 5 | ||
SPRING-CLUTCH | 15 | 92081-083 | 5 | ||
BOLT,CLUTCH SPR FITT | 16 | 92001-1066 | 5 | ||
WASHER,PLAIN | 17 | 92022-321 | 1 | ||
WASHER THRUST | 18 | 92022-112 | 1 | ||
CIRCLIP,18MM | 19 | 92033-029 | 1 | ||
PUSHER-CLTCH SPRG PLT | 20 | 13116-016 | 1 | ||
PINION,KICKSTARTER | 21 | 13075-012 | 1 |
SHAFT,CLUTCH RELEASE | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,CLUTCH RELEASE | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
"0" RING, 10MM | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT-UPSET | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LEVER,CLUTCH RELEASE | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD,CLUTCH PUSH | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD,CLUTCH PUSH,LONG | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | L=208.5M/M |
CLUTCH-ASSY | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HOUSING,CLUTCH | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HUB,CLUTCH | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLATE CLUTCH FRICTION | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 7 |
DESTINATION | |
REMARKS |
PLATE CLUTCH STEEL | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
PLATE-CLUTCH SPRING | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GUIDE CLUTCH SPRING | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
SPRING-CLUTCH | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
BOLT,CLUTCH SPR FITT | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
WASHER,PLAIN | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER THRUST | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CIRCLIP,18MM | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PUSHER-CLTCH SPRG PLT | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PINION,KICKSTARTER | |
REF # | 21 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
