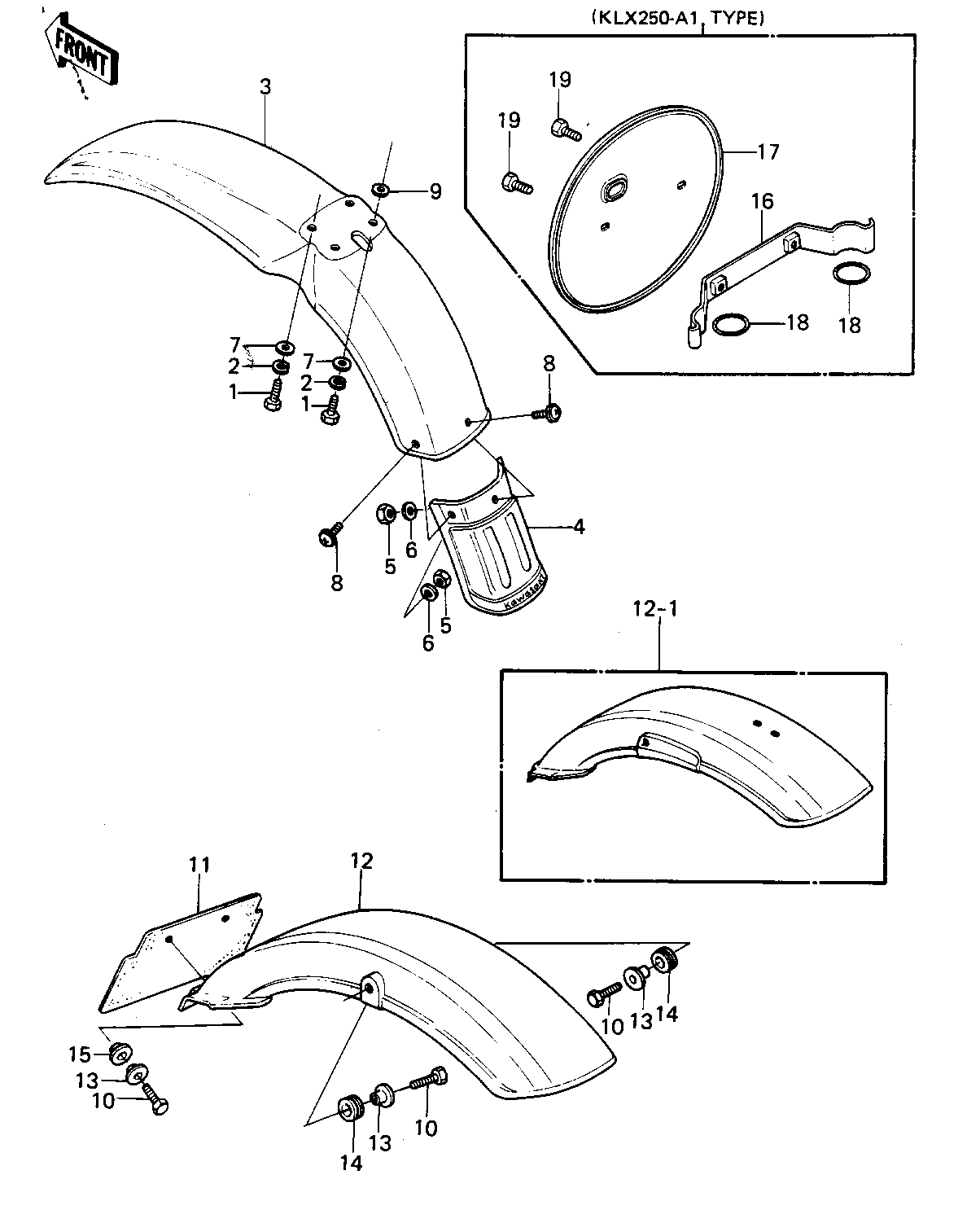

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-UPSET | 1 | 112G0618 | 4 | ||
WASHER SPRING 6MM | 2 | 461F0600 | 4 | ||
FENDER-FR,L.GREEN | 3 | 35004-1015-6W | 1 | ||
FLAP,FRONT FENDER | 4 | 35019-1002 | 1 | ||
NUT | 5 | 92019-008 | 3 | ||
WASHER PLAIN | 6 | 92022-024 | 3 | ||
WASHER 6.5X20X1.6T | 7 | 92022-125 | 4 | ||
SCREW,6X14 | 8 | 92009-1287 | 3 | ||
WASHER,PLAIN | 9 | 92022-283 | 2 | ||
BOLT-UPSET,6X20 | 10 | 112G0620 | 4 | ||
FLAP,REAR FENDER | 11 | 35019-1012 | 1 | ||
FENDER-RR,L.GREEN | 12 | 35022-1057-6W | 1 | KLX250-A1 | |
FENDER-RR,L.GREEN | 12-1 | 35022-1057-6W | 1 | KLX250-A2 | |
COLLAR | 13 | 92027-1045 | 4 | ||
DAMPER RUBBER | 14 | 92075-1028 | 2 | ||
DAMPER RUBBER | 15 | 92075-103 | 2 | ||
BRACKET,NUMBER PLATE | 16 | 11034-1089 | 1 | KLX250-A1 | |
PLATE,NUMBER,L.GREEN | 17 | 58029-1004-6W | 1 | KLX250-A1 | |
"0" RING,55MM | 18 | 671B2555 | 2 | KLX250-A1 | |
SCREW,6X14 | 19 | 92009-1287 | 2 | KLX250-A1 |
BOLT-UPSET | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER SPRING 6MM | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
FENDER-FR,L.GREEN | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FLAP,FRONT FENDER | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
WASHER PLAIN | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
WASHER 6.5X20X1.6T | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
SCREW,6X14 | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
WASHER,PLAIN | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-UPSET,6X20 | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
FLAP,REAR FENDER | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FENDER-RR,L.GREEN | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KLX250-A1 |
FENDER-RR,L.GREEN | |
REF # | 12-1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KLX250-A2 |
COLLAR | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BRACKET,NUMBER PLATE | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KLX250-A1 |
PLATE,NUMBER,L.GREEN | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KLX250-A1 |
"0" RING,55MM | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS | KLX250-A1 |
SCREW,6X14 | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS | KLX250-A1 |
