Parts Diagrams |

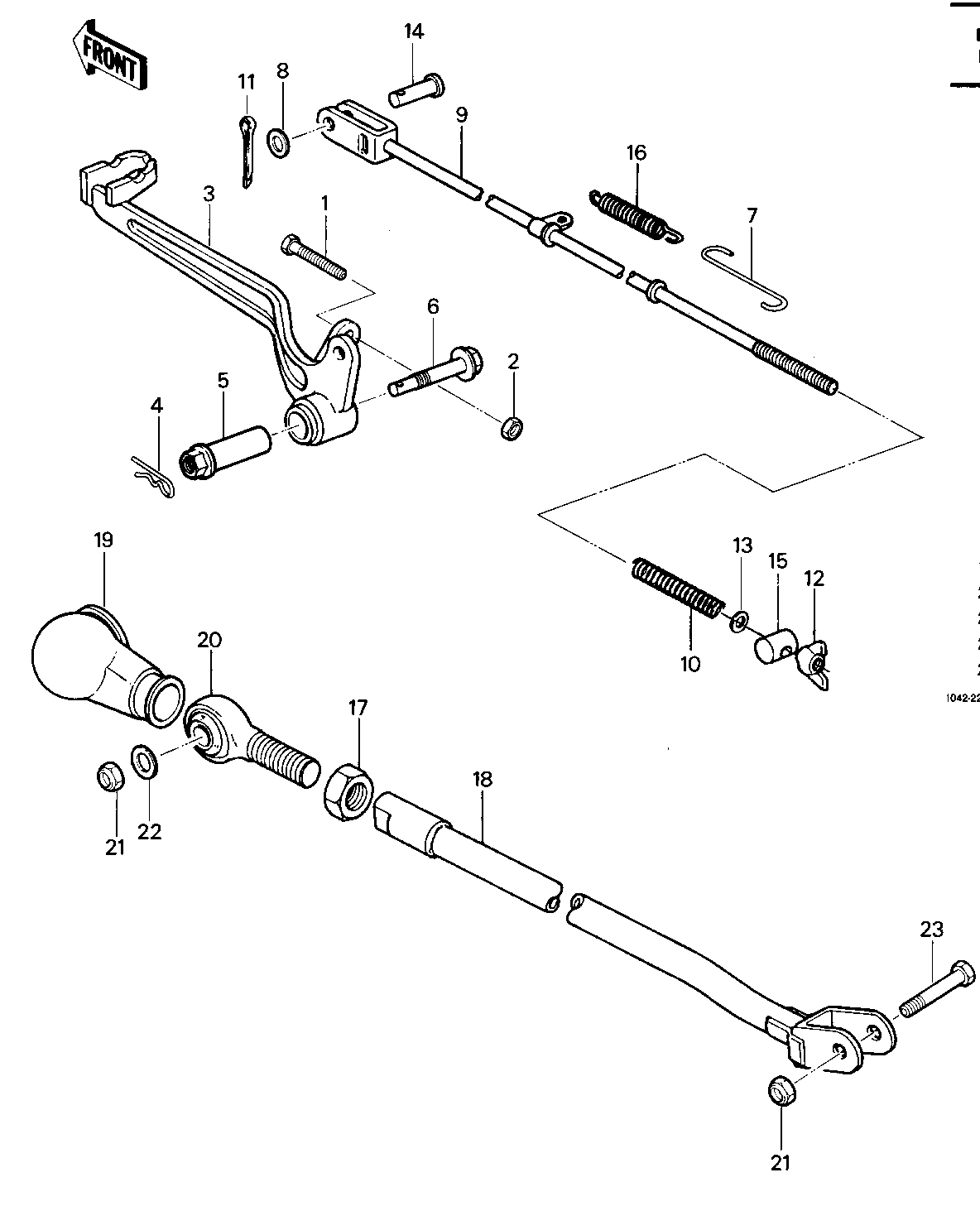

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT 6X22 | 1 | 112B0622 | 1 | ||
NUT 6MM | 2 | 311B0600 | 1 | ||
LEVER,REAR BRAKE | 3 | 43001-4002 | 1 | ||
PIN,SNAP | 4 | 554A0800 | 1 | ||
BOLT,HEX HEAD,12M/M | 5 | 92001-1035 | 1 | ||
BOLT HEX HEAD,12M/M | 6 | 92001-1036 | 1 | ||
HOOK | 7 | 27012-4001 | 1 | ||
WASHER PLAIN 6MM | 8 | 410B0600 | 1 | ||
ROD,BRAKE | 9 | 43011-4001 | 1 | ||
SPRING,BRAKE ROD | 10 | 43012-001 | 1 | ||
PIN COTTER 2.0X15 | 11 | 550D2015 | 1 | ||
NUT,WING,6M/M | 12 | 92015-4004 | 1 | ||
WASHER, BRAKE ROD | 13 | 92022-4003 | 1 | ||
PIN-BRAKE ROD FITTING | 14 | 92043-064 | 1 | ||
PIN,BRAKE | 15 | 92043-1024 | 1 | ||
SPRING,BRAKE PEDAL | 16 | 92081-1025 | 1 | ||
NUT 12MM | 17 | 312B1200 | 1 | ||
ROD,TORQUE | 18 | 43007-4001 | 1 | ||
BOOT | 19 | 49006-4001 | 1 | ||
JOINT,BALL,NTN-SMR112 | 20 | 59266-4001 | 1 | ||
NUT,LOCK,8MM | 21 | 92015-1124 | 2 | ||
WASHER CHNG DRUM LEV | 22 | 92022-091 | 1 | ||
BOLT,HEX HEAD,8X36 | 23 | 92001-1041 | 1 |
BOLT 6X22 | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT 6MM | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LEVER,REAR BRAKE | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN,SNAP | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,HEX HEAD,12M/M | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT HEX HEAD,12M/M | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HOOK | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER PLAIN 6MM | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD,BRAKE | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING,BRAKE ROD | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN COTTER 2.0X15 | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,WING,6M/M | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER, BRAKE ROD | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN-BRAKE ROD FITTING | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN,BRAKE | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING,BRAKE PEDAL | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT 12MM | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD,TORQUE | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOOT | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
JOINT,BALL,NTN-SMR112 | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,LOCK,8MM | |
REF # | 21 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER CHNG DRUM LEV | |
REF # | 22 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,HEX HEAD,8X36 | |
REF # | 23 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
