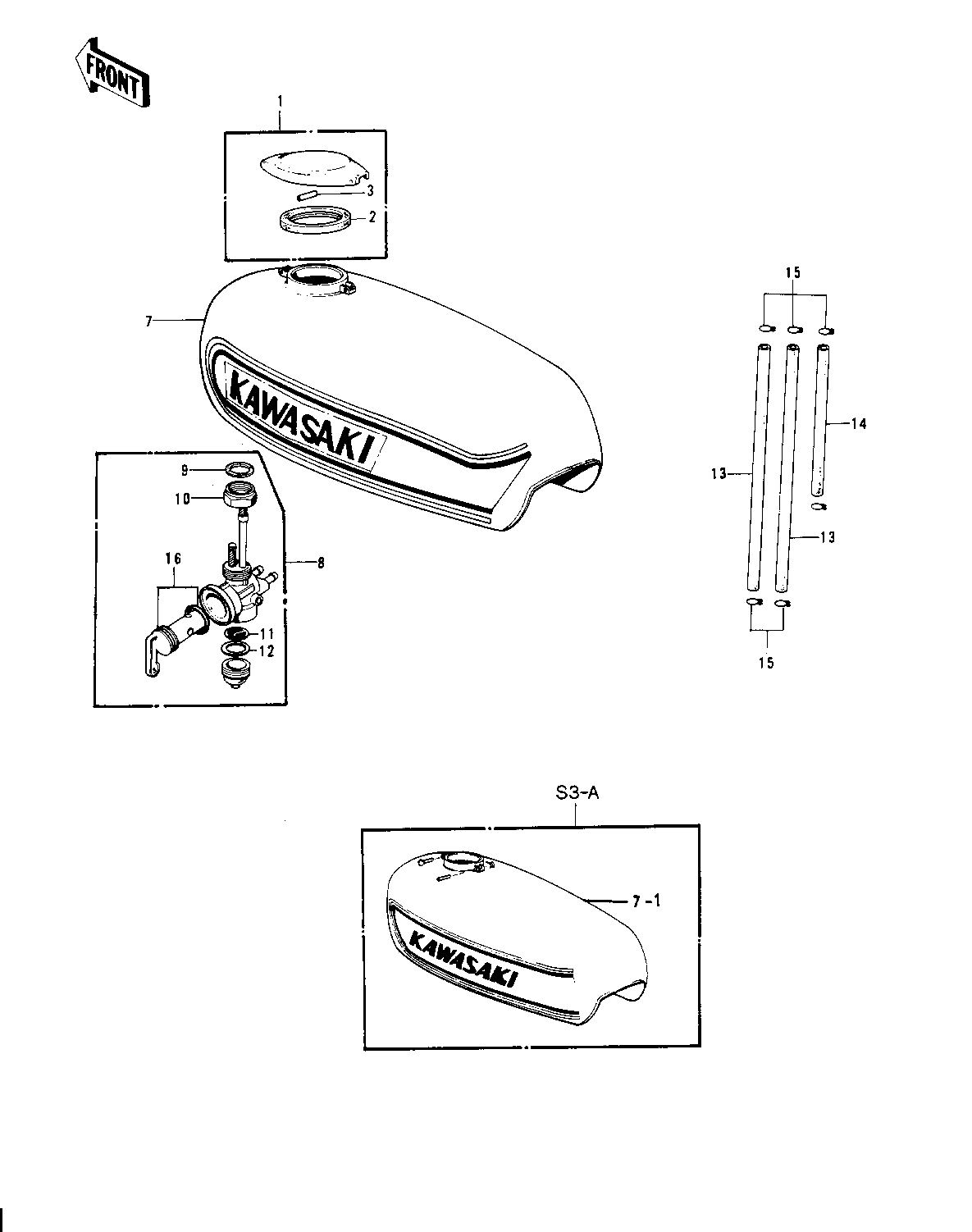

1974 Mach II - FUEL TANK ('74-'75 S3/S3-A)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP ASSY,FUEL TANK | 1 | 51048-007 | 1 | ||
GASKET-FUEL TANK CAP | 2 | 51059-008 | 1 | ||
PIN,TANK CAP FIT | 3 | 92043-096 | 2 | ||
SPRING-HOOK | 4 | 51053-003 | 1 | ||
HOOK,FUEL TANK CAP | 5 | 51063-002 | 1 | ||
PIN,TANK CAP | 6 | 92043-091 | 1 | ||
TANK-FUEL,C.RED | 7 | 51001-089-2A | 1 | S3 | |
TANK-FUEL,C.BLUE | 7 | 51001-089-2B | 1 | S3 | |
TANK-FUEL,C.SUPER RED | 7-1 | 51001-089-2V | 1 | S3-A | |
TANK-FUEL,C.GREEN | 7-1 | 51001-089-2Y | 1 | S3-A | |
COCK ASSY,FUEL | 8 | 51023-039 | 1 | ||
COCK ASSY,FUEL | 8 | 51023-039 | 1 | ||
FUEL COCK JOINT NUT | 10 | 51035-009 | 1 | ||
STRAINER FUEL | 11 | 51038-007 | 1 | ||
GASKET FUEL COCK CUP | 12 | 51037-010 | 1 | ||
PIPE-FUEL | 13 | 92059-073 | 2 | ||
PIPE-FUEL | 14 | 92059-073 | 1 | ||
CLAMP FUEL PIPE | 15 | 92037-010 | 6 | ||
FUEL COCK LEVER SET | 16 | 51030-001 | 1 | USE FOR 51023-026 |
