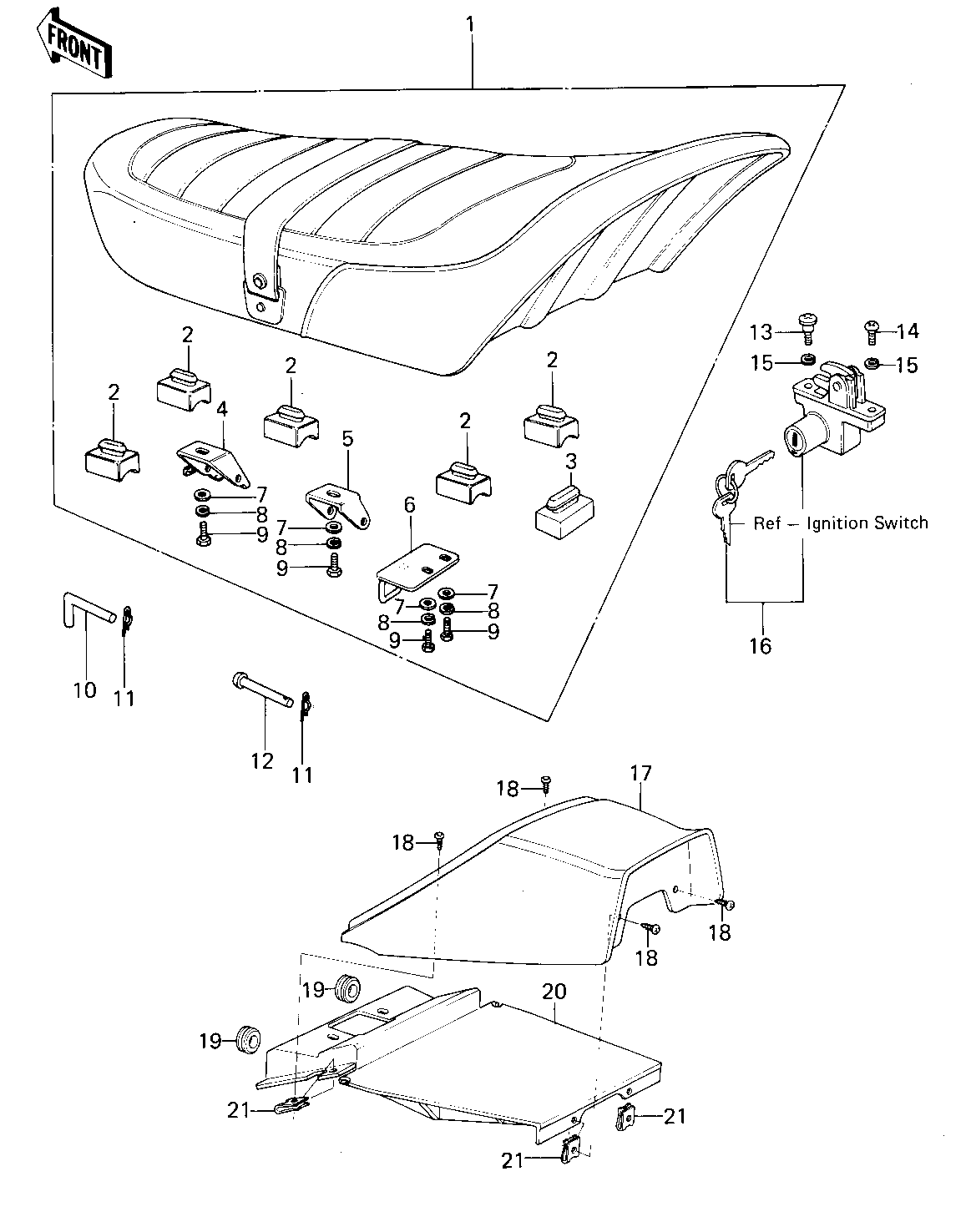

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
SEAT-ASSY,DUAL | 1 | 53001-1032 | 1 | ||
DAMPER RUBBER-SEAT | 2 | 92075-156 | 5 | ||
DAMPER RUBBER | 3 | 92075-099 | 1 | ||
HINGE,SEAT | 4 | 53009-1007 | 1 | ||
HINGE, REAR | 5 | 53009-026 | 1 | ||
HOOK,SEAT | 6 | 53008-024 | 1 | ||
WASHER PLAIN 6MM | 7 | 411B0600 | 4 | ||
WASHER SPRING 6MM | 8 | 461F0600 | 4 | ||
BOLT-UPSET 6X14 | 9 | 112B0614 | 4 | ||
PIN,SEAT PIVOT | 10 | 92043-1064 | 1 | ||
COTTER PIN | 11 | 92041-003 | 2 | ||
PIN, DUAL SEAT PIVOT | 12 | 53011-006 | 1 | ||
BOLT,HELMET HOOK,6MM | 13 | 92001-1021 | 1 | ||
SCREW PAN HEAD 6X14 | 14 | 220B0614 | 1 | ||
WASHER SPRING 6MM | 15 | 461F0600 | 2 | ||
LOCK ASSY,SEAT HELMET | 16 | 27016-5028 | 1 | ||
COVER,SEAT,L.COPPER | 17 | 14025-1008-A2 | 1 | ||
SCREW,SEAT COVER FITT | 18 | 92008-010 | 4 | ||
DAMPER | 19 | 92075-1057 | 2 | ||
PLATE,SEAT COVER | 20 | 13169-1026 | 1 | ||
NUT,SEAT COVER | 21 | 92018-006 | 4 |
