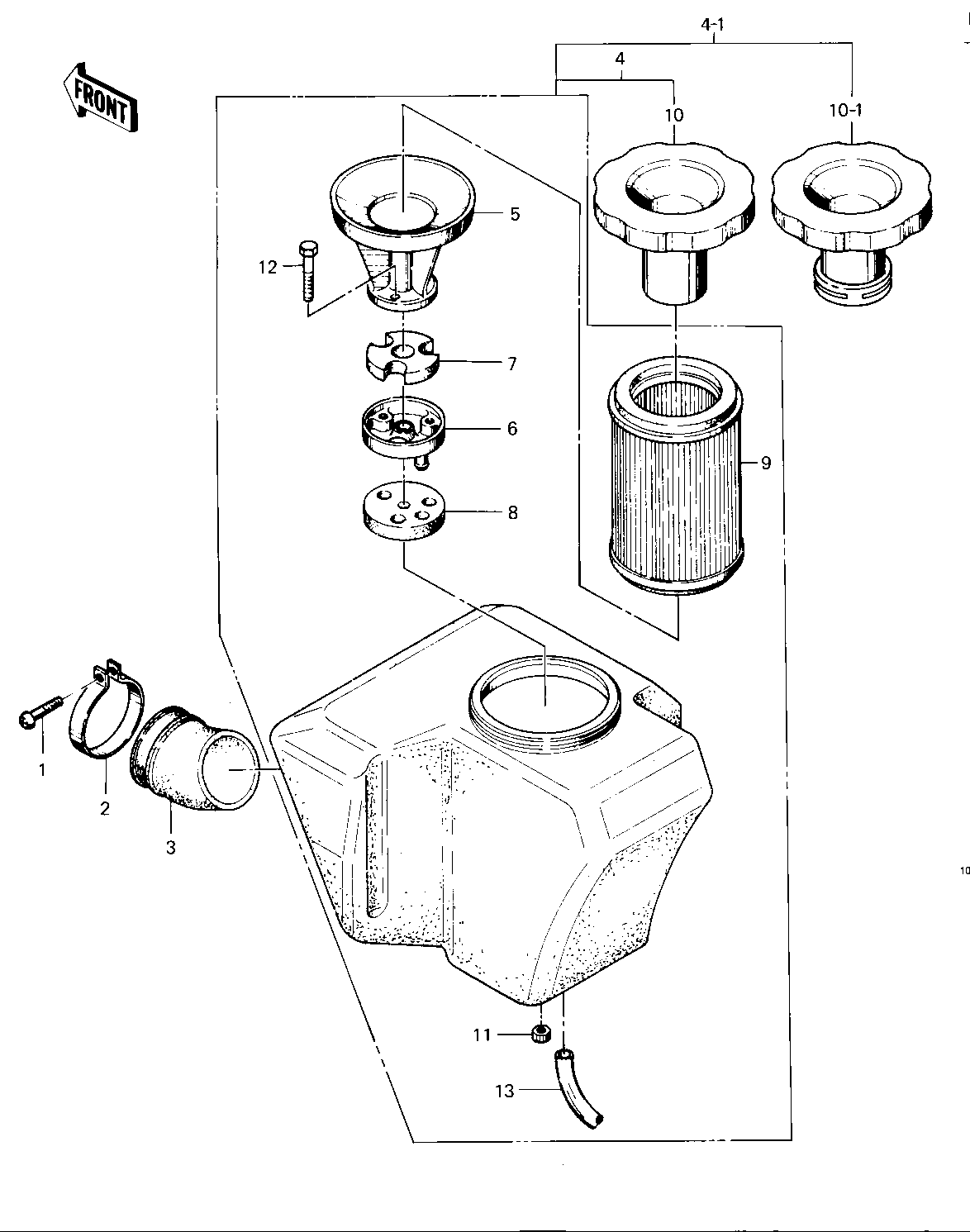

1976 KZ400-D3 - AIR CLEANER ('76 -'77 KZ400 - D3/D4)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
SCREW-PAN-CROS | 1 | 220B0535 | 2 | ||
UNAVAILABLE IN PRICE BOOK | 2 | 92037140 | 2 | ||
DUCT,AIR CLEANER | 3 | 11015-052 | 2 | KZ400-D3 | |
DUCT,AIRCLEANER | 3 | 11015-062 | 2 | KZ400-D4 | |
AIR CLEANER ASSY | 4 | 11010-1017 | 1 | KZ400-D3 | |
AIR CLEANER ASSY | 4-1 | 11010-1017 | 1 | KZ400-D4 | |
AIR CLEANER ASSY | 4-1 | 11010-1017 | AL | ||
HOLDER | 5 | 11033-004 | 1 | ||
HOLDER,AIR CLEANER | 6 | 11033-005 | 1 | ||
GASKET | 7 | 11039-002 | 1 | ||
GASKET | 8 | 11039-001 | 1 | ||
ELEMENT,AIR CLNR | 9 | 11013-1006 | 1 | ||
ELEMENT,AIR CLNR | 9 | 11013-1006 | AL | ||
CAP,AIRCLEANER | 10 | 11012-074 | 1 | KZ400-D3 | |
CAP,AIRCLEANER | 10-1 | 11012-074 | 1 | KZ400-D4 | |
NUT 6MM | 11 | 311B0600 | 3 | ||
BOLT-UPSET | 12 | 112G0625 | 3 | ||
TUBE-VINYL 6X400 | 13 | 700Q06400 | 1 | ||
TUBE-VINYL 6X400 | 13 | 700Q06400 | AL |
SCREW-PAN-CROS | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
UNAVAILABLE IN PRICE BOOK | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DUCT,AIR CLEANER | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS | KZ400-D3 |
DUCT,AIRCLEANER | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS | KZ400-D4 |
AIR CLEANER ASSY | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KZ400-D3 |
AIR CLEANER ASSY | |
REF # | 4-1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KZ400-D4 |
AIR CLEANER ASSY | |
REF # | 4-1 |
---|---|
PART NUMBER | |
QUANTITY | AL |
DESTINATION | |
REMARKS |
HOLDER | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HOLDER,AIR CLEANER | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ELEMENT,AIR CLNR | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ELEMENT,AIR CLNR | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | AL |
DESTINATION | |
REMARKS |
CAP,AIRCLEANER | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KZ400-D3 |
CAP,AIRCLEANER | |
REF # | 10-1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KZ400-D4 |
NUT 6MM | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
BOLT-UPSET | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
TUBE-VINYL 6X400 | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TUBE-VINYL 6X400 | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | AL |
DESTINATION | |
REMARKS |
