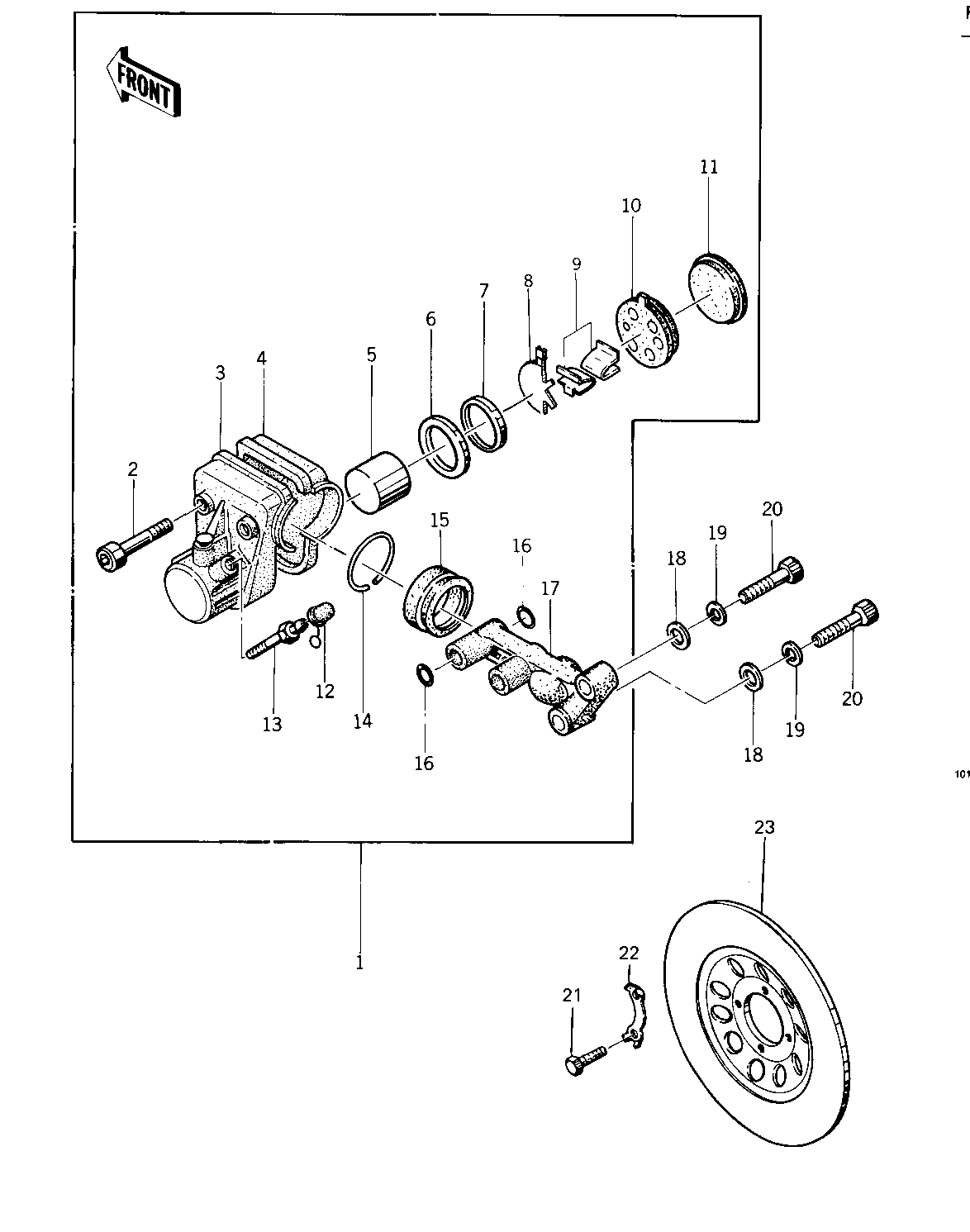

1976 KZ400-D3 - FRONT BRAKE ('76 -'77 KZ400 - D3/D4)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CALLIPER ASSY | 1 | 43041-016 | 1 | ||
.SHAFT | 2 | 43045-005 | 2 | ||
.CALLIPER,A | 3 | 43042-007 | 1 | ||
.CALLIPER,B | 4 | 43043-005 | 1 | ||
.PISTON,CALIPER | 5 | 43048-005 | 1 | ||
.RING,PISTON SEAL | 6 | 43049-004 | 1 | ||
.SEAL | 7 | 43083-002 | 1 | ||
.SHIM | 8 | 43076-003 | 1 | ||
.CLIP,PAD | 9 | 43084-002 | 2 | ||
.PAD A | 10 | 43050-004 | 1 | ||
.PAD B | 11 | 43051-003 | 1 | ||
.CAP,BREEDER | 12 | 43057-004 | 1 | ||
.BREEDER | 13 | 43056-004 | 1 | ||
.RING,DUST SEAL | 14 | 43058-003 | 1 | ||
.DUST SEAL | 15 | 43052-004 | 1 | ||
."O" RING | 16 | 43053-004 | 4 | ||
.HOLDER,CALLIPER | 17 | 43044-010 | 1 | ||
WASHER PLAIN 10MM | 18 | 410B1000 | 2 | ||
WASHER SPRING 10MM | 19 | 461F1000 | 2 | ||
BOLT,HEX HEAD,10X57 | 20 | 92007-044 | 2 | ||
BOLT, HEX HEAD, 8X25 | 21 | 92001-141 | 4 | ||
WASHER-LOCK | 22 | 92088-016 | 2 | ||
DISC PLATE,FRONT BRK | 23 | 41080-004 | 1 |
