Parts Diagrams |

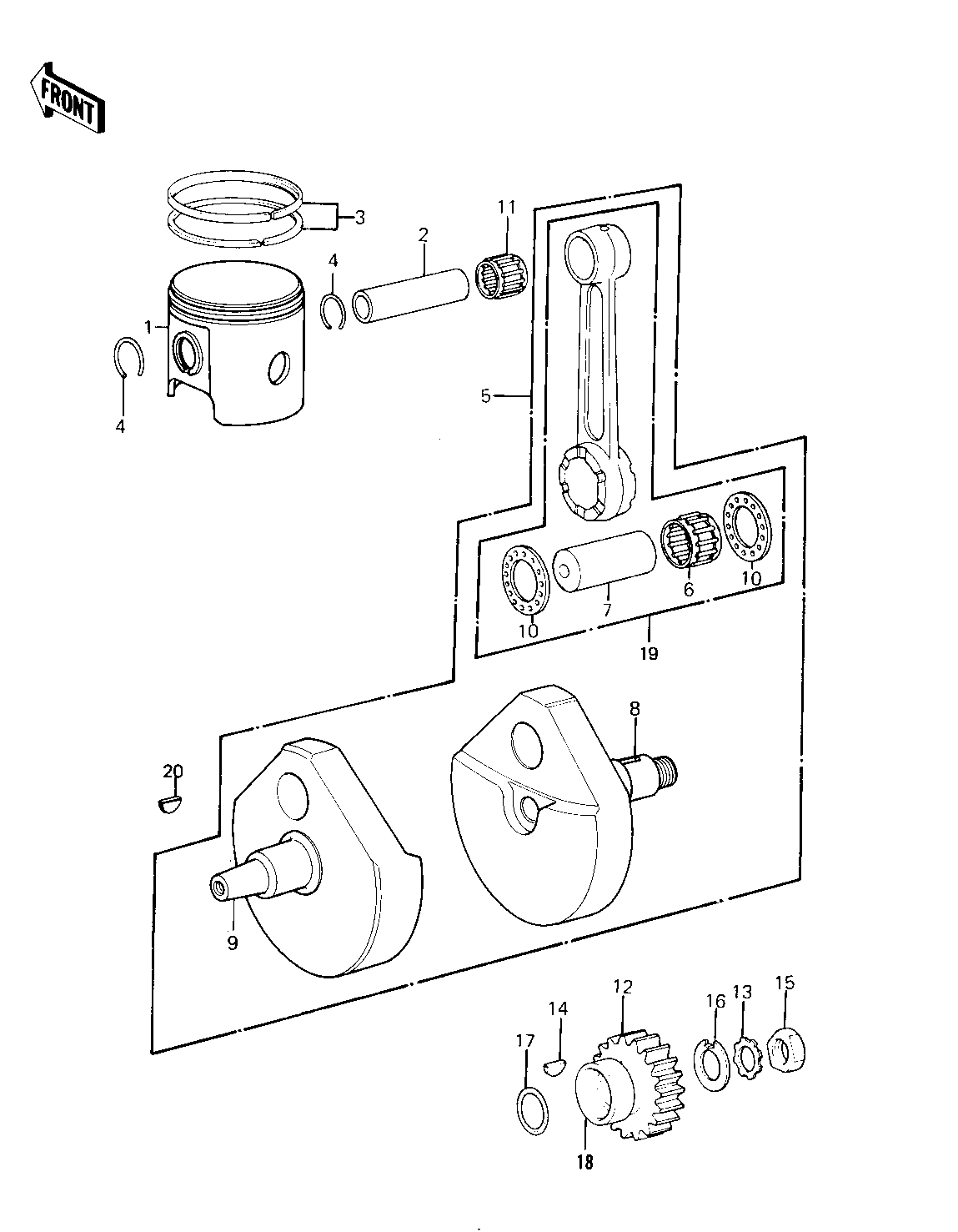

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
PISTON-ENGINE | 1 | 13001-1075 | 1 | ||
PIN-PISTON | 2 | 13002-031 | 1 | ||
RING SET,PISTON | 3 | 13008-5030 | 1 | ||
CIRCLIP PISTON PIN | 4 | 92036-008 | 2 | ||
CRANKSHAFT ASSY | 5 | 13031-1031 | 1 | ||
BEARING N,KT263322EGS | 6 | 13034-1012 | 1 | ||
PIN,CRANK,12X26X62 | 7 | 13035-1003 | 1 | ||
CRANKSHAFT,R.H. | 8 | 13037-1035 | 1 | ||
CRANKSHAFT,L.H. | 9 | 13037-1061 | 1 | ||
WASHER,CONROD SIDE | 10 | 92026-093 | 2 | ||
BEARING-SMALL END,KTV | 11 | 13033-1055 | 1 | ||
GEAR,PRIMARY,26T | 12 | 13097-1019 | 1 | KX420-A1 | |
GEAR,PRIMARY SPUR | 12 | 13097-1046 | 1 | KX420-A2 | |
WASHER,LOCK,18M/M | 13 | 464H1800 | 1 | ||
WOODRUFF KEY | 14 | 510A5100 | 1 | ||
NUT 18MM | 15 | 92015-019 | 1 | ||
WASHER LOCK 18MM | 16 | 92024-015 | 1 | ||
"0" RING,30MM | 17 | 92055-1047 | 1 | ||
COLLAR | 18 | 92027-1285 | 1 | KX420-A2 | |
CONNECTING ROD ASSY | 19 | 13044-5011 | 1 | ||
WOODRUFF KEY | 20 | 92038-001 | 1 |
PISTON-ENGINE | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN-PISTON | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
RING SET,PISTON | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CIRCLIP PISTON PIN | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
CRANKSHAFT ASSY | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BEARING N,KT263322EGS | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN,CRANK,12X26X62 | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CRANKSHAFT,R.H. | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CRANKSHAFT,L.H. | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER,CONROD SIDE | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BEARING-SMALL END,KTV | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GEAR,PRIMARY,26T | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KX420-A1 |
GEAR,PRIMARY SPUR | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KX420-A2 |
WASHER,LOCK,18M/M | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WOODRUFF KEY | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT 18MM | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER LOCK 18MM | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
"0" RING,30MM | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | KX420-A2 |
CONNECTING ROD ASSY | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WOODRUFF KEY | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
