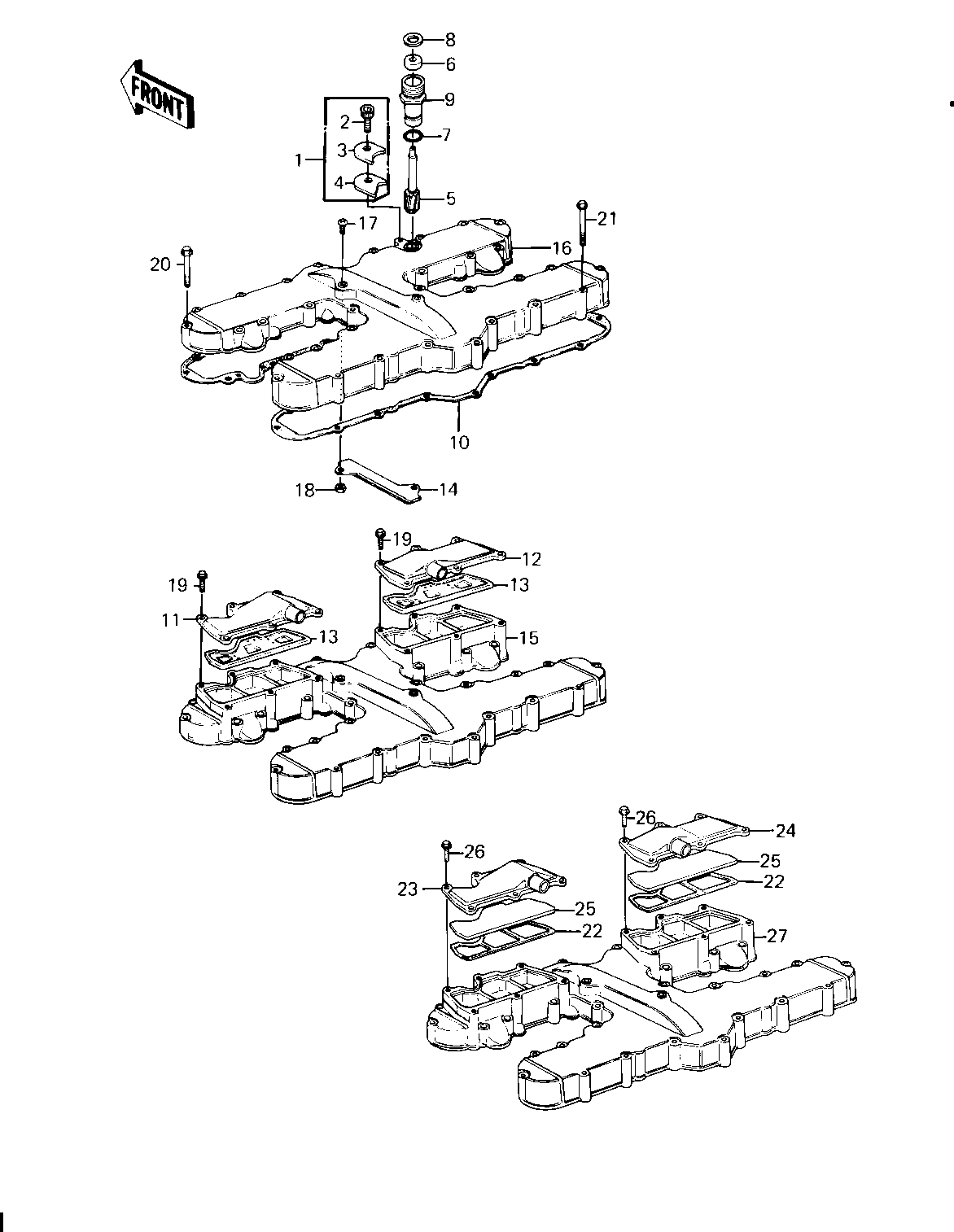

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
HOLDER SET,TACHOMETER | 1 | 13091-5001 | 1 | ||
BOLT,6X14 | 2 | 120P0614 | 1 | ||
HOLDER,TACHOMETER2.3T | 3 | 13091-1008 | 1 | ||
HOLDER,TACHOMETR,3.2T | 4 | 13091-1009 | 1 | ||
GEAR,TACHOMETER,10T | 5 | 13223-011 | 1 | ||
OIL SEAL | 6 | 92050-075 | 1 | ||
RING-O,10MM | 7 | 92055-1149 | 1 | ||
GASKET,TACHOMETER GER | 8 | 92065-103 | 1 | ||
GUIDE,TACHOMETER GEAR | 9 | 92087-010 | 1 | ||
GASKET,CYL HEAD COVER | 10 | 11009-1095 | 1 | ||
CAP,L.H,REED VALVE | 11 | 11012-1057 | 1 | ||
CAP,R.H,REED VALVE | 12 | 11012-1058 | 1 | ||
VALVE ASSY,REED | 13 | 12021-1004 | 2 | ||
GUIDE,CHAIN,CAM | 14 | 12053-1026 | 1 | ||
COVER,CYLINDER HEAD | 15 | 14025-1062 | 1 | KZ1300-A1/A2 | |
COVER,CYLINDER HEAD | 15 | 14025-1312 | 1 | KZ1300-A3 | |
SCREW PAN HEAD 6X16 | 17 | 220B0616 | 2 | ||
NUT 6MM | 18 | 311B0600 | 2 | ||
BOLT,HEX HEAD,6X20 | 19 | 92001-1100 | 12 | ||
BOLT,HEX HEAD,6X52 | 20 | 92001-1192 | 4 | ||
BOLT,HEX HEAD,6X45 | 21 | 92003-092 | 28 |
