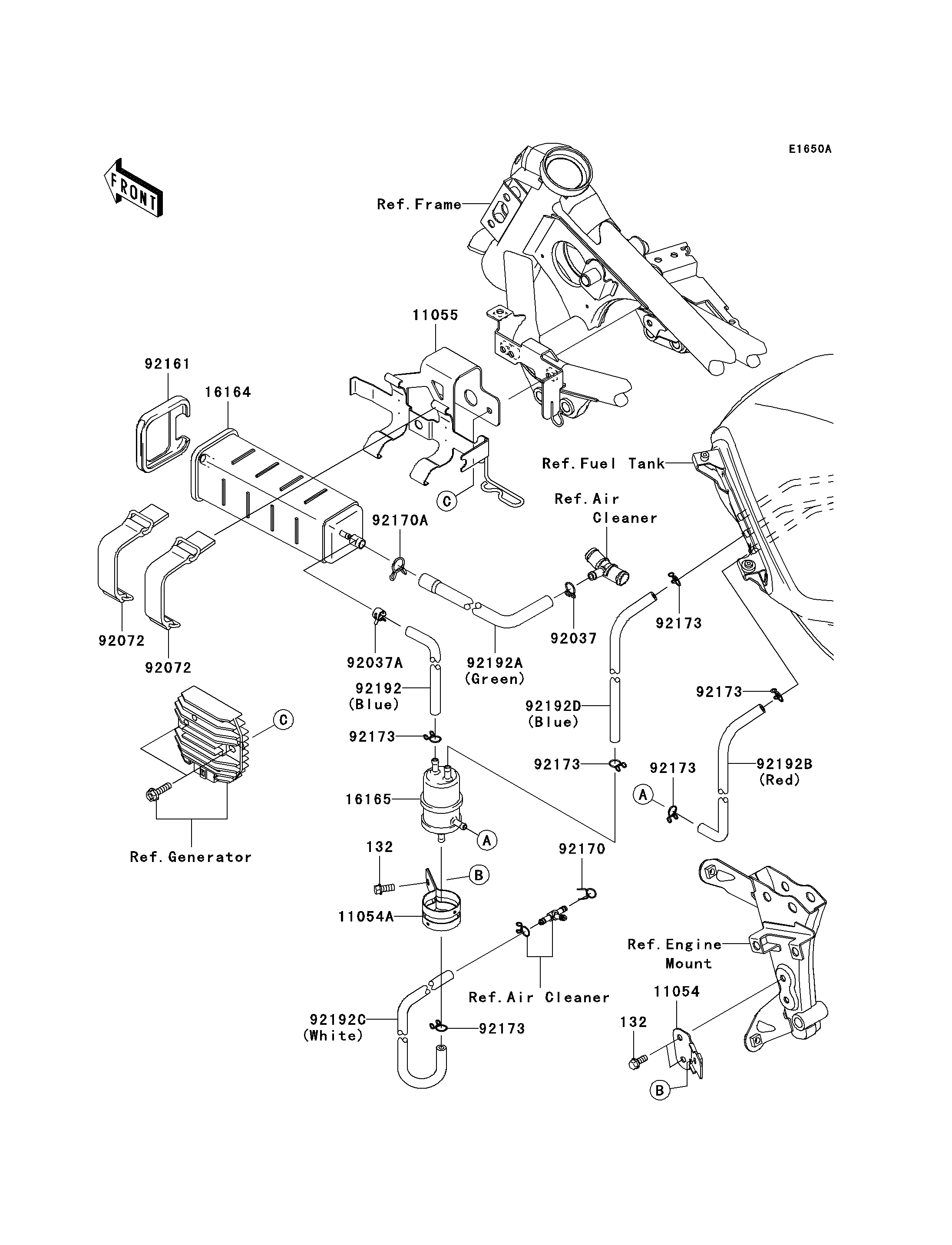

2009 Ninja® 250R - Fuel Evaporative System(J9F-JAFA)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-FLANGED-SMALL,6X14 | 132 | 132BA0614 | 3 | CA | |
BRACKET,SEPARATOR | 11054 | 11054-1559 | 1 | CA | |
BRACKET | 11054A | 11054-1560 | 1 | CA | |
BRACKET,CANISTER | 11055 | 11055-1507 | 1 | CA | |
CANISTER | 16164 | 16164-0009 | 1 | CA | |
SEPARATOR | 16165 | 16165-1001 | 1 | CA | |
CLAMP,HOSE | 92037 | 92037-1104 | 1 | CA | |
CLAMP | 92037A | 92037-1601 | 1 | CA | |
BAND,L=90 | 92072 | 92072-0135 | 2 | CA | |
DAMPER | 92161 | 92161-0762 | 1 | CA | |
CLAMP | 92170 | 92170-1450 | 1 | CA | |
CLAMP | 92170A | 92170-1695 | 1 | CA | |
CLAMP | 92173 | 92173-0050 | 6 | CA | |
TUBE,SEPARATOR-CANISTER,BLUE | 92192 | 92192-0464 | 1 | CA | |
TUBE,CANISTER-FITTING,GREEN | 92192A | 92192-0465 | 1 | CA | |
TUBE,SEPARATOR-TANK,RED | 92192B | 92192-0466 | 1 | CA | |
TUBE,SEPARATOR-FITTING,WHITE | 92192C | 92192-0467 | 1 | CA | |
TUBE,TANK-SEPARATOR,BLUE | 92192D | 92192-0813 | 1 | CA |
