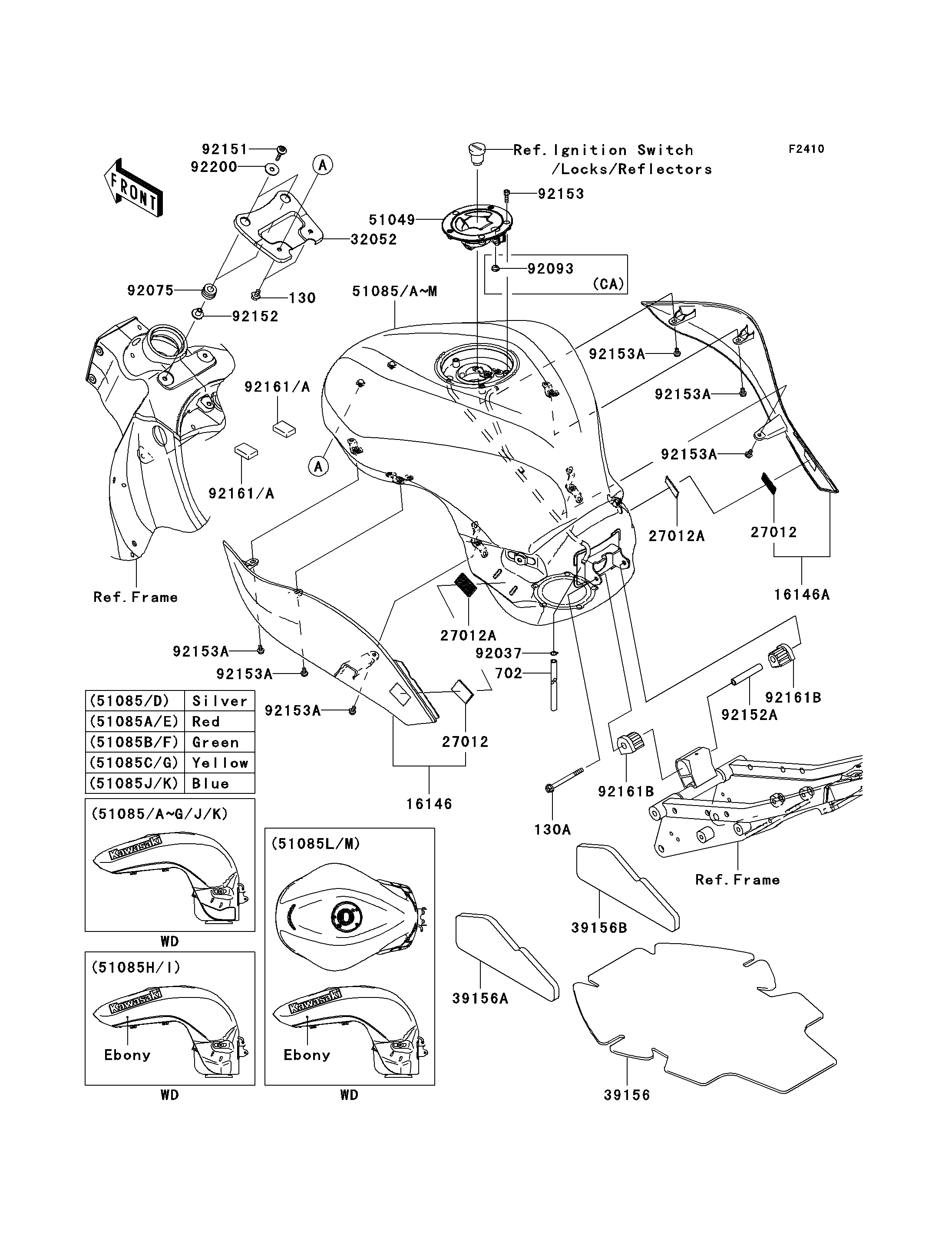

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
COVER-ASSY,KNEE GRIP,LH | 16146 | 16146-0041 | 1 | ||
COVER-ASSY,KNEE GRIP,RH | 16146A | 16146-0042 | 1 | ||
HOOK | 27012 | 27012-0091 | 2 | ||
HOOK | 27012A | 27012-0115 | 2 | ||
BRACKET-TANK,FR,BLACK | 32052 | 32052-0069-18R | 1 | ||
PAD,FUEL TANK,LWR | 39156 | 39156-0252 | 1 | ||
PAD,KNEE GRIP COVER,LH | 39156A | 39156-0271 | 1 | ||
PAD,KNEE GRIP COVER,RH | 39156B | 39156-0272 | 1 | ||
CAP-TANK,FUEL | 51049 | 51049-0014 | 1 | ||
BOLT-FLANGED,6X10 | 130 | 130BB0610 | 2 | ||
BOLT-FLANGED,6X70 | 130A | 130BB0670 | 1 | ||
TUBE-RUBBER,6X850 | 702 | 702A06850 | 1 | ||
CLAMP,TUBE | 92037 | 92037-010 | 1 | ||
DAMPER,RUBBER | 92075 | 92075-1123 | 2 | ||
BOLT,SOCKET,6X25 | 92151 | 92151-1611 | 2 | ||
COLLAR | 92152 | 92152-0091 | 2 | ||
COLLAR,6.8X10X60 | 92152A | 92152-1182 | 1 | ||
BOLT,SOCKET,5X16 | 92153 | 92153-1616 | 3 | ||
BOLT,FLANGED,5X10 | 92153A | 92153-1881 | 6 | ||
DAMPER | 92161A | 92161-0585 | 2 | ||
DAMPER,FUEL TANK,RR | 92161B | 92161-1330 | 2 | ||
WASHER,6.5X22X1.6 | 92200 | 92200-1087 | 2 | ||
TANK-COMP-FUEL,L.GREEN | 51085B | 51085-5141-777 | 1 | CNUS | |
TANK-COMP-FUEL,V.YELLOW | 51085C | 51085-5141-789 | 1 | CNUS | |
TANK-COMP-FUEL,L.GREEN | 51085F | 51085-5143-777 | 1 | CA | |
TANK-COMP-FUEL,V.YELLOW | 51085G | 51085-5143-789 | 1 | CA | |
TANK-COMP-FUEL,C.P.BLUE | 51085J | 51085-5344-723 | 1 | CNUS | |
TANK-COMP-FUEL,C.P.BLUE | 51085K | 51085-5345-723 | 1 | CA | |
SEAL,FUEL TANK CAP | 92093 | 92093-1030 | 1 | CA |
