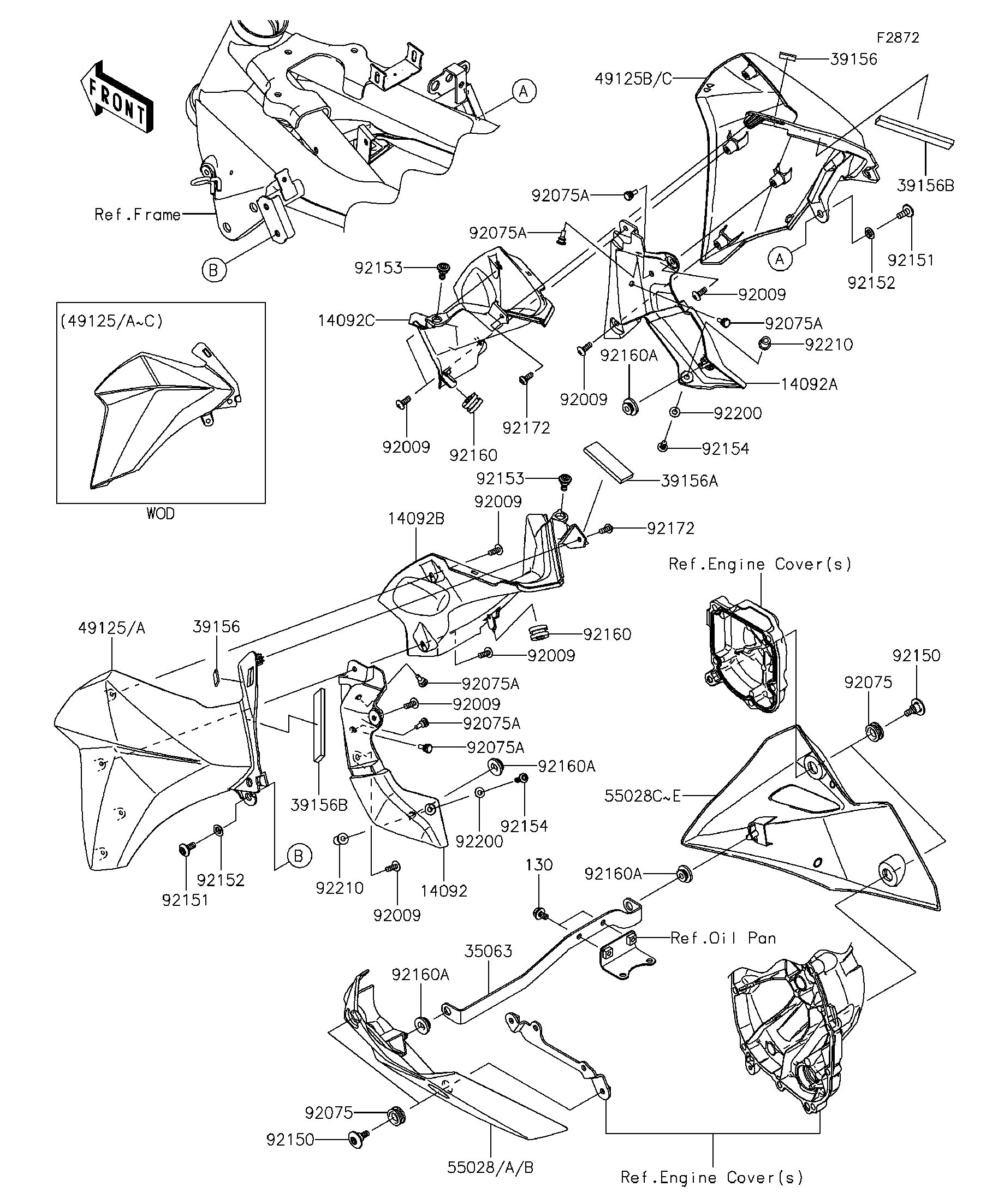

Parts Diagrams |
130
14092
14092A
14092B
14092C
35063
39156
39156
39156A
39156B
39156B
49125
49125A
49125B
49125C
55028
55028A
55028B
55028C
55028D
55028E
92009
92009
92009
92009
92009
92009
92009
92075
92075
92075A
92075A
92075A
92075A
92075A
92075A
92150
92150
92151
92151
92152
92152
92153
92153
92154
92154
92160
92160
92160A
92160A
92160A
92160A
92172
92172
92200
92200
92210
92210
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-FLANGED,6X10 | 130 | 130BB0610 | 2 | ||
COVER,RADIATOR,LH | 14092 | 14092-0965 | 1 | ||
COVER,RADIATOR,RH | 14092A | 14092-0966 | 1 | ||
COVER,SHROUD,INNER,LH | 14092B | 14092-0967 | 1 | ||
COVER,SHROUD,INNER,RH | 14092C | 14092-0968 | 1 | ||
STAY,COWLING | 35063 | 35063-0868 | 1 | ||
PAD,HEAT GUARD | 39156 | 39156-0389 | 2 | ||
PAD,20X60X5 | 39156A | 39156-0950 | 1 | ||
PAD,15X90X5 | 39156B | 39156-0975 | 2 | ||
SHROUD,LH,F.EBONY | 49125 | 49125-0584-45L | 1 | ||
SHROUD,LH,M.S.BLACK | 49125A | 49125-0584-660 | 1 | ||
SHROUD,RH,F.EBONY | 49125B | 49125-0585-45L | 1 | ||
SHROUD,RH,M.S.BLACK | 49125C | 49125-0585-660 | 1 | ||
COWLING,LWR,LH,F.EBONY | 55028 | 55028-0433-45L | 1 | ||
COWLING,LWR,LH,M.G.GRAY | 55028A | 55028-0433-45W | 1 | ||
COWLING,LWR,LH,M.S.BLACK | 55028B | 55028-0433-660 | 1 | CN | |
COWLING,LWR,RH,F.EBONY | 55028C | 55028-0434-45L | 1 | ||
COWLING,LWR,RH,M.G.GRAY | 55028D | 55028-0434-45W | 1 | ||
COWLING,LWR,RH,M.S.BLACK | 55028E | 55028-0434-660 | 1 | CN | |
SCREW,TAPPING,5X14 | 92009 | 92009-1197 | 8 | ||
DAMPER | 92075 | 92075-1634 | 4 | ||
DAMPER,6X10X15 | 92075A | 92075-1808 | 6 | ||
BOLT,SOCKET,6MM | 92150 | 92150-1154 | 4 | ||
BOLT,SOCKET,6X14 | 92151 | 92151-1654 | 2 | ||
COLLAR,6.4X8X3.3 | 92152 | 92152-1702 | 2 | ||
BOLT,SOCKET,6MM | 92153 | 92153-1956 | 2 | ||
BOLT,SOCKET,5X16 | 92154 | 92154-0026 | 2 | ||
DAMPER,10X20X12 | 92160 | 92160-1167 | 2 | ||
DAMPER | 92160A | 92160-1613 | 4 | ||
SCREW,SOCKET,5X14 | 92172 | 92172-0823 | 2 | ||
WASHER,NYLON,5.3X11.5X0.5 | 92200 | 92200-1480 | 2 | ||
NUT,WELL,5MM | 92210 | 92210-0498 | 2 |
