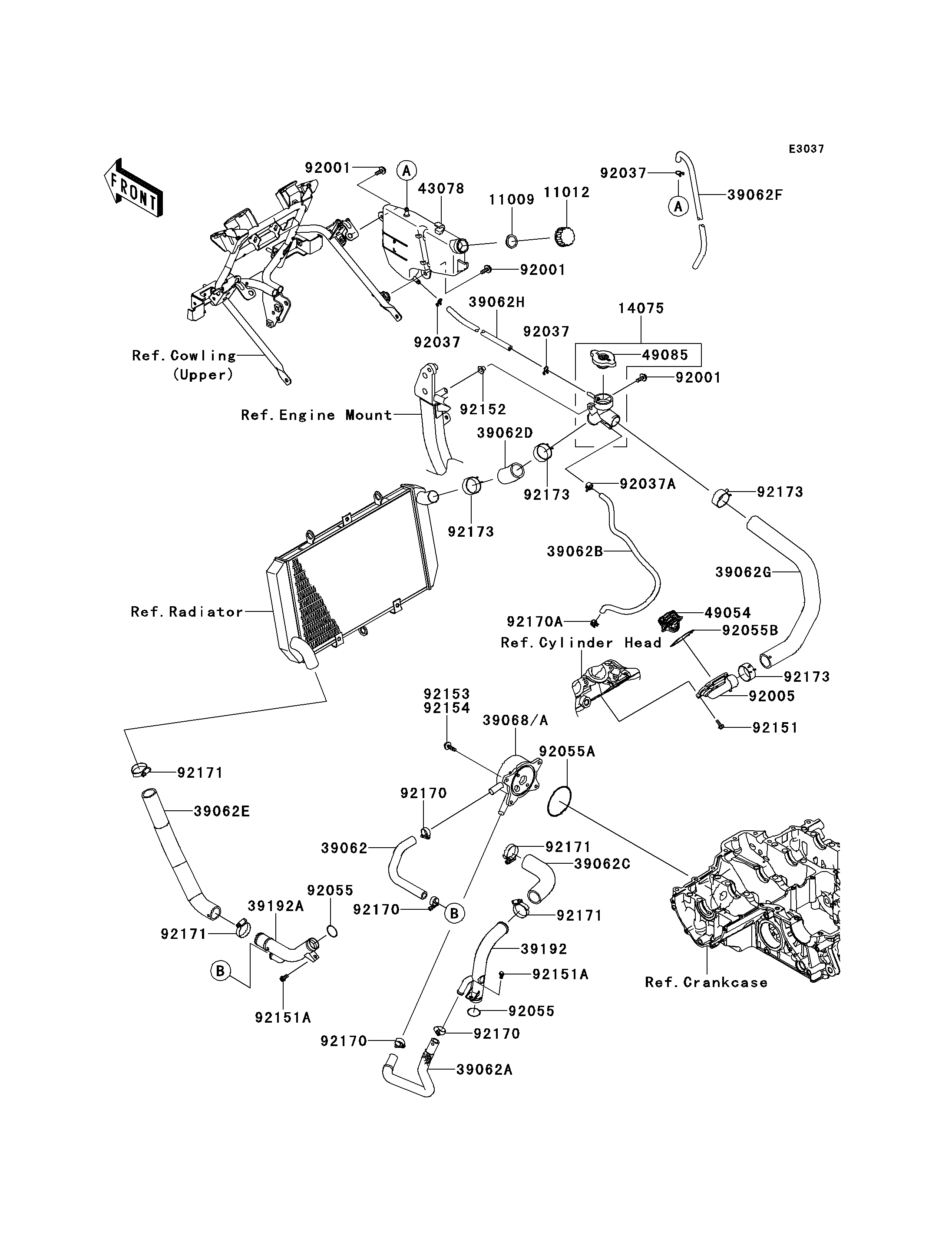

2014 VERSYS® 1000 (European) - Water Pipe
11009
11009
11012
11012
14075
14075
39062
39062
39062A
39062A
39062B
39062B
39062C
39062C
39062D
39062D
39062E
39062E
39062F
39062F
39062G
39062G
39062H
39062H
39068A
39068A
39192
39192
39192A
39192A
43078
43078
49054
49054
49085
49085
92001
92001
92001
92001
92001
92001
92005
92005
92037
92037
92037
92037
92037
92037
92037A
92037A
92055
92055
92055
92055
92055A
92055A
92055B
92055B
92151
92151
92151A
92151A
92151A
92151A
92152
92152
92154
92154
92170
92170
92170
92170
92170
92170
92170
92170
92170A
92170A
92171
92171
92171
92171
92171
92171
92171
92171
92173
92173
92173
92173
92173
92173
92173
92173
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
GASKET,RESERVOIR TANK CAP | 11009 | 11009-1145 | 1 | ||
CAP | 11012 | 11012-1084 | 1 | ||
CAP-ASSY | 14075 | 14075-0011 | 1 | ||
HOSE-COOLING,PIPE-OIL COOLER | 39062 | 39062-0308 | 1 | ||
HOSE-COOLING,PIPE-OIL COOLER | 39062A | 39062-0309 | 1 | ||
HOSE-COOLING,AIR BLEED | 39062B | 39062-0310 | 1 | ||
HOSE-COOLING,PIPE-CYLINDER | 39062C | 39062-0312 | 1 | ||
HOSE-COOLING,CAP-RAD. | 39062D | 39062-0314 | 1 | ||
HOSE-COOLING,RAD.-PIPE | 39062E | 39062-0344 | 1 | ||
HOSE-COOLING,OVER FLOW | 39062F | 39062-0590 | 1 | ||
HOSE-COOLING,HEAD-CAP | 39062G | 39062-0591 | 1 | ||
HOSE-COOLING,OVERFLOW | 39062H | 39062-1814 | 1 | ||
COOLER-ASSY-OIL | 39068A | 39068-0704 | 1 | ( ZRT00DE049045 - ) | |
PIPE-WATER | 39192 | 39192-0116 | 1 | ||
PIPE-WATER | 39192A | 39192-0136 | 1 | ||
RESERVOIR | 43078 | 43078-0074 | 1 | ||
THERMOSTAT | 49054 | 49054-0004 | 1 | ||
CAP-ASSY-PRESSURE | 49085 | 49085-1066 | 1 | ||
BOLT,6X18 | 92001 | 92001-1342 | 3 | ||
FITTING,THERMO CAP | 92005 | 92005-0076 | 1 | ||
CLAMP,TUBE | 92037 | 92037-147 | 3 | ||
CLAMP,TUBE | 92037A | 92037-1505 | 1 | ||
RING-O,20.8X2.4 | 92055 | 92055-0114 | 2 | ||
RING-O,63.3MM | 92055A | 92055-0739 | 1 | ||
RING-O,THERMOSTAT CAP | 92055B | 92055-1699 | 1 | ||
BOLT,5X14 | 92151 | 92151-1764 | 4 | ||
BOLT,6X12 | 92151A | 92151-1997 | 2 | ||
COLLAR,6.3X8.3X9.2 | 92152 | 92152-0237 | 1 | ||
BOLT,FLANGED,6X22 | 92154 | 92154-0403 | 4 | ( ZRT00DE049045 - ) | |
CLAMP | 92170 | 92170-1283 | 4 | ||
CLAMP | 92170A | 92170-1493 | 1 | ||
CLAMP | 92171 | 92171-0179 | 4 | ||
CLAMP | 92173 | 92173-0072 | 4 |
