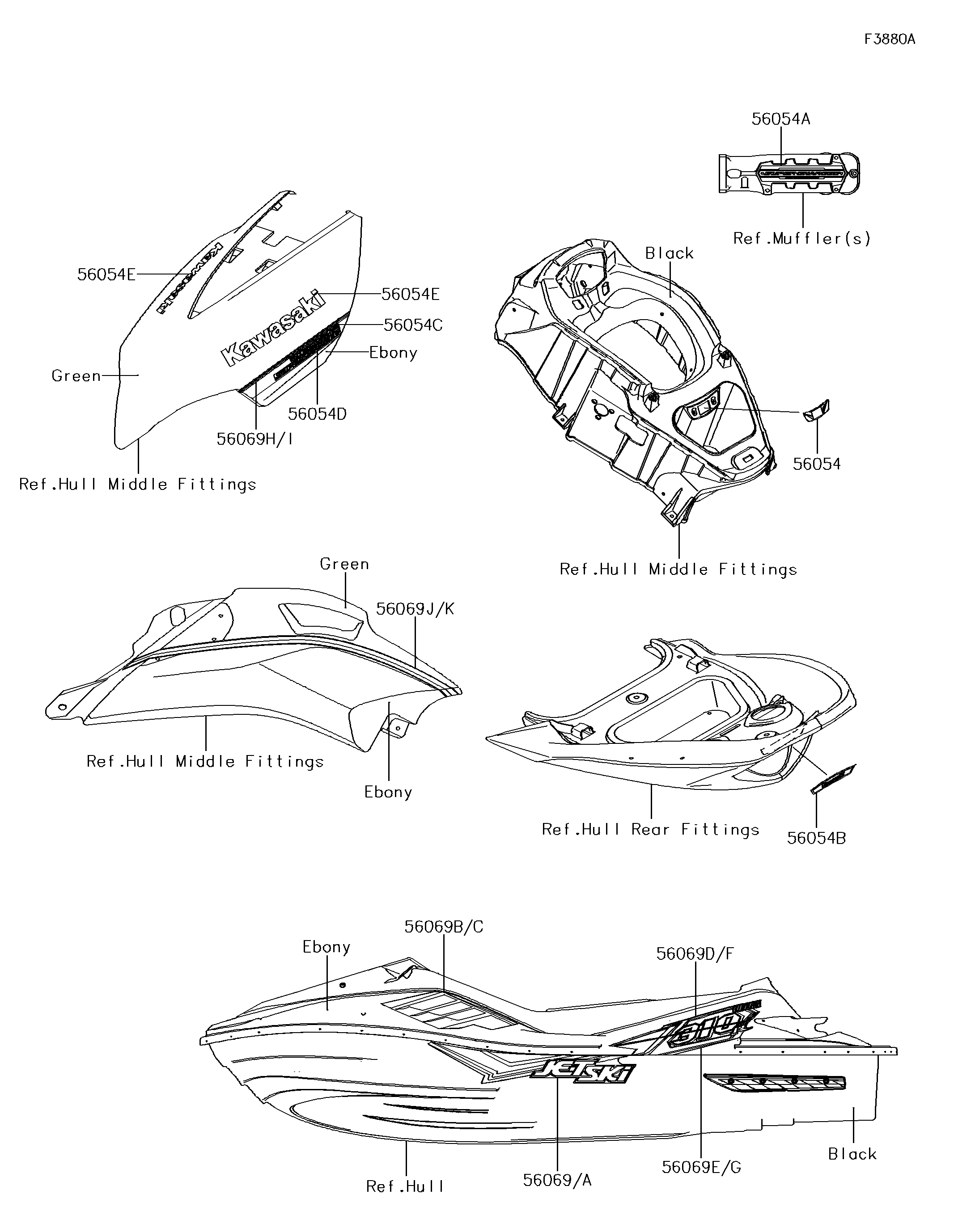

2015 JET SKI® ULTRA® 310R - Decals(NFF)
56054
56054A
56054B
56054C
56054D
56054E
56054E
56069
56069A
56069B
56069C
56069D
56069E
56069F
56069G
56069H
56069I
56069J
56069K
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
MARK,IMMOBILIZER | 56054 | 56054-1333 | 1 | ||
MARK,SUPER CHARGED | 56054A | 56054-1334 | 1 | ||
MARK,GRIP,KAWASAKI | 56054B | 56054-1335 | 1 | ||
MARK,INTERCOOLED | 56054C | 56054-1550 | 2 | ||
MARK,SUPERCHARGED | 56054D | 56054-1551 | 2 | ||
MARK,HATCH COVER,KAWASAKI | 56054E | 56054-3750 | 2 | ||
PATTERN,HULL,LH | 56069 | 56069-7533 | 1 | ||
PATTERN,HULL,RH | 56069A | 56069-7534 | 1 | ||
PATTERN,DECK,FR,LH | 56069B | 56069-7535 | 1 | ||
PATTERN,DECK,FR,RH | 56069C | 56069-7536 | 1 | ||
PATTERN,DECK,RR,LH,UPP | 56069D | 56069-7537 | 1 | ||
PATTERN,DECK,RR,LH,LWR | 56069E | 56069-7538 | 1 | ||
PATTERN,DECK,RR,RH,UPP | 56069F | 56069-7539 | 1 | ||
PATTERN,DECK,RR,RH,LWR | 56069G | 56069-7540 | 1 | ||
PATTERN,HATCH COVER,LH | 56069H | 56069-7541 | 1 | ||
PATTERN,HATCH COVER,RH | 56069I | 56069-7542 | 1 | ||
PATTERN,SIDE COVER,LH | 56069J | 56069-7543 | 1 | ||
PATTERN,SIDE COVER,RH | 56069K | 56069-7544 | 1 |
MARK,IMMOBILIZER | |
REF # | 56054 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MARK,SUPER CHARGED | |
REF # | 56054A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MARK,GRIP,KAWASAKI | |
REF # | 56054B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MARK,INTERCOOLED | |
REF # | 56054C |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
MARK,SUPERCHARGED | |
REF # | 56054D |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
MARK,HATCH COVER,KAWASAKI | |
REF # | 56054E |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
PATTERN,HULL,LH | |
REF # | 56069 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,HULL,RH | |
REF # | 56069A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,DECK,FR,LH | |
REF # | 56069B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,DECK,FR,RH | |
REF # | 56069C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,DECK,RR,LH,UPP | |
REF # | 56069D |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,DECK,RR,LH,LWR | |
REF # | 56069E |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,DECK,RR,RH,UPP | |
REF # | 56069F |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,DECK,RR,RH,LWR | |
REF # | 56069G |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,HATCH COVER,LH | |
REF # | 56069H |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,HATCH COVER,RH | |
REF # | 56069I |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,SIDE COVER,LH | |
REF # | 56069J |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PATTERN,SIDE COVER,RH | |
REF # | 56069K |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
