Parts Diagrams |
13193
13216
21039
21039A
21040
21040
21163
27010
39076
39184
59051
92002
92015
92022
92022
92022
92022
92022A
92055
92055A
92055A
92055B
92055B
92153
92154
92200

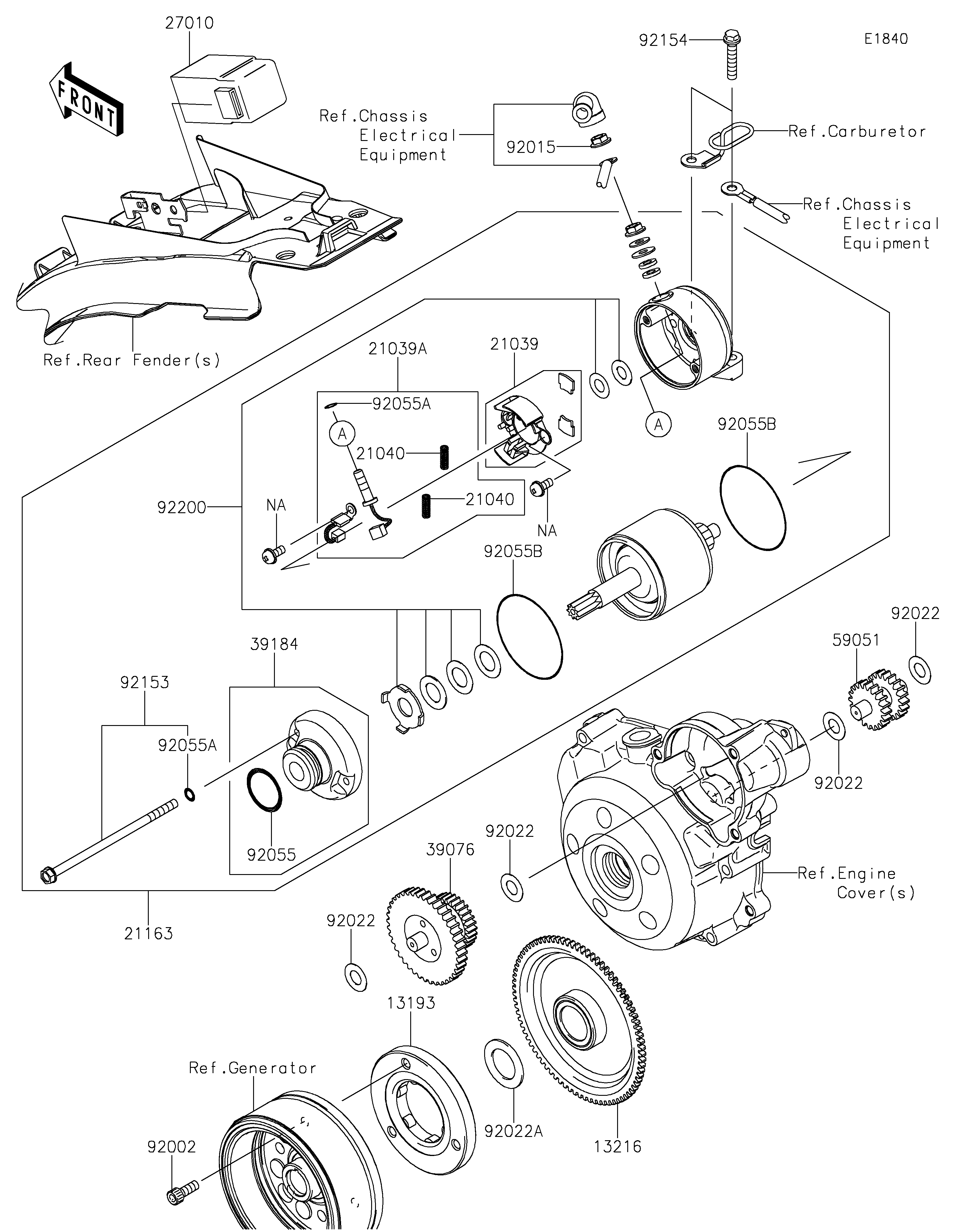

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CLUTCH-ASSY-ONEWAY | 13193 | 13193-0009 | 1 | ||
GEAR-COMP,FREE WHEEL | 13216 | 13216-0888 | 1 | ||
BRUSH | 21039 | 21039-0007 | 1 | ||
BRUSH | 21039A | 21039-0008 | 1 | ||
SPRING-BRUSH | 21040 | 21040-0004 | 2 | ||
STARTER-ELECTRIC | 21163 | 21163-0058 | 1 | ||
SWITCH | 27010 | 27010-0085 | 1 | ||
LIMITER,STARTER IDLE GEAR | 39076 | 39076-0030 | 1 | ||
BRACKET-ASSY | 39184 | 39184-0015 | 1 | ||
GEAR-SPUR,IDLE | 59051 | 59051-1304 | 1 | ||
BOLT,SOCKET,6X16 | 92002 | 92002-1778 | 3 | ||
NUT,FLANGED,6MM | 92015 | 92015-1367 | 1 | ||
WASHER,10.2X20X0.5 | 92022 | 92022-1649 | 4 | ||
WASHER,22.3X35X1.6 | 92022A | 92022-212 | 1 | ||
RING-O | 92055 | 92055-1276 | 1 | ||
RING-O,4.5X2.0 | 92055A | 92055-1370 | 3 | ||
RING-O | 92055B | 92055-1550 | 2 | ||
BOLT | 92153 | 92153-1914 | 2 | ||
BOLT,FLANGED,6X30 | 92154 | 92154-1159 | 2 | ||
WASHER,SET | 92200 | 92200-0407 | 1 |
CLUTCH-ASSY-ONEWAY | |
REF # | 13193 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GEAR-COMP,FREE WHEEL | |
REF # | 13216 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRUSH | |
REF # | 21039 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRUSH | |
REF # | 21039A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING-BRUSH | |
REF # | 21040 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
STARTER-ELECTRIC | |
REF # | 21163 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SWITCH | |
REF # | 27010 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LIMITER,STARTER IDLE GEAR | |
REF # | 39076 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET-ASSY | |
REF # | 39184 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GEAR-SPUR,IDLE | |
REF # | 59051 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,6X16 | |
REF # | 92002 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
NUT,FLANGED,6MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER,10.2X20X0.5 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER,22.3X35X1.6 | |
REF # | 92022A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
RING-O | |
REF # | 92055 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
RING-O,4.5X2.0 | |
REF # | 92055A |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
RING-O | |
REF # | 92055B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT | |
REF # | 92153 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,6X30 | |
REF # | 92154 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER,SET | |
REF # | 92200 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
