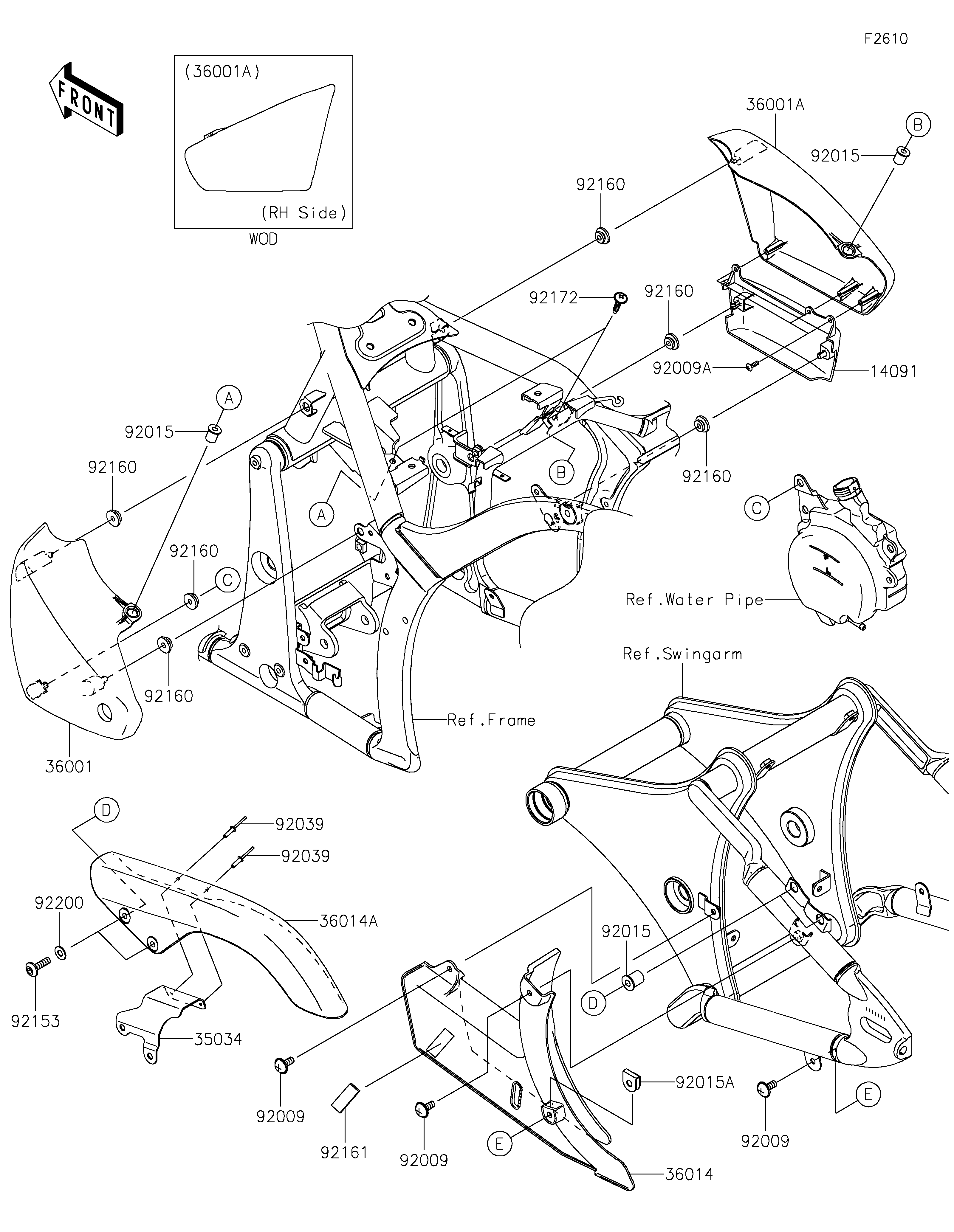

2021 VULCAN® 900 CLASSIC LT - Side Covers/Chain Cover
14091
35034
36001
36001A
36014
36014A
92009
92009
92009
92009A
92015
92015
92015
92015A
92039
92039
92153
92160
92160
92160
92160
92160
92160
92161
92172
92200
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
COVER,SIDE COVER,RH | 14091 | 14091-0641 | 1 | ||
REINFORCE | 35034 | 35034-0082 | 1 | ||
COVER-SIDE,LH,EBONY | 36001 | 36001-0081-H8 | 1 | ||
COVER-SIDE,RH,EBONY | 36001A | 36001-0082-H8 | 1 | ||
CASE-CHAIN,LWR | 36014 | 36014-0031 | 1 | ||
CASE-CHAIN,UPP | 36014A | 36014-0032 | 1 | ||
SCREW,6X14 | 92009 | 92009-1662 | 3 | ||
SCREW,TAPPING,4X14 | 92009A | 92009-1792 | 3 | ||
NUT | 92015 | 92015-1700 | 4 | ||
NUT,CLIP,6MM | 92015A | 92015-1904 | 1 | ||
RIVET | 92039 | 92039-1251 | 2 | ||
BOLT,SOCKET,6X22 | 92153 | 92153-1356 | 2 | ||
DAMPER | 92160 | 92160-1613 | 6 | ||
DAMPER | 92161 | 92161-0124 | 1 | ||
SCREW,6X26 | 92172 | 92172-0137 | 2 | ||
WASHER,6.5X14X1 | 92200 | 92200-1388 | 2 |
