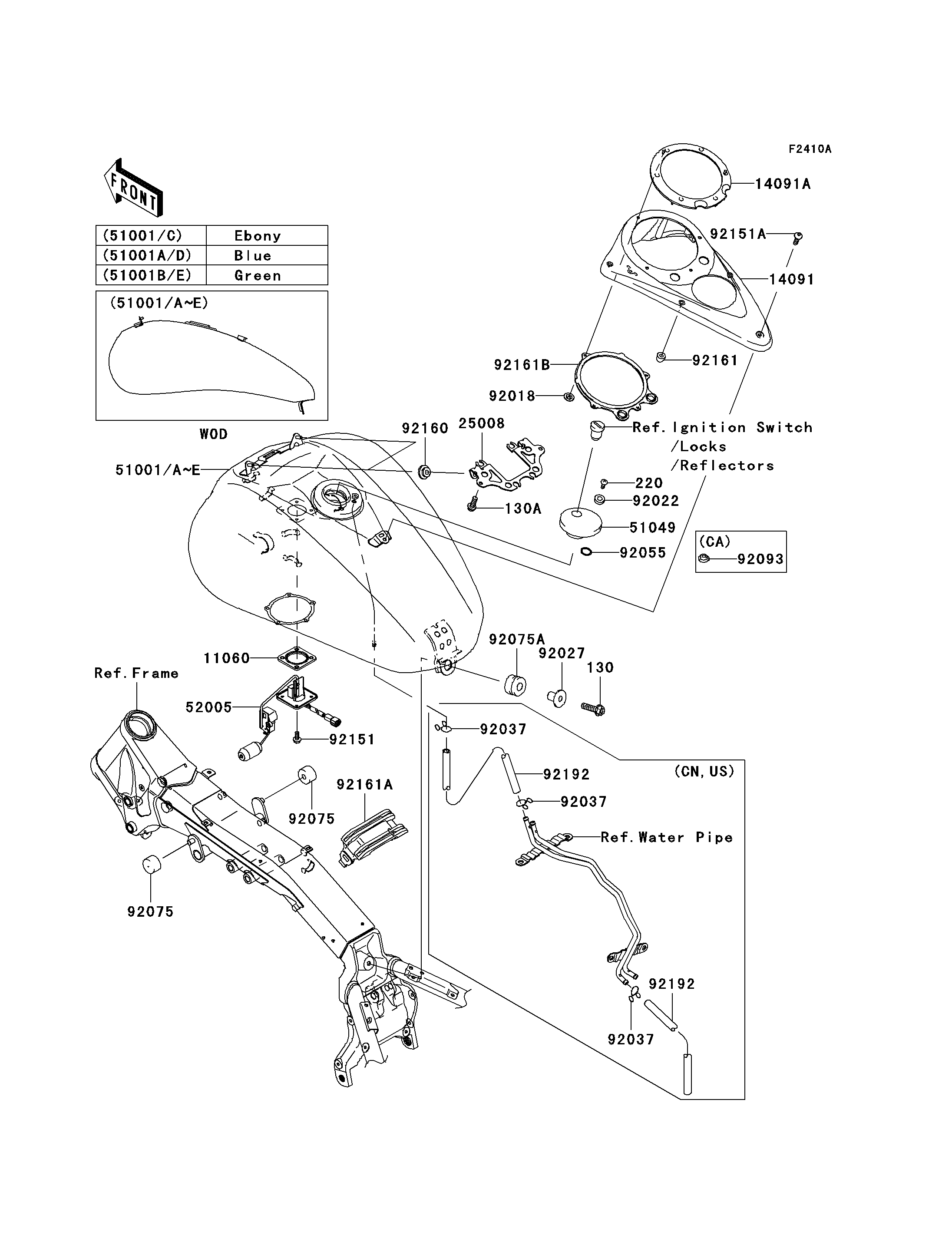

Parts Diagrams |
130
130A
220
11060
14091
14091A
25008
51049
52005
92018
92022
92027
92055
92075
92075
92075A
92151
92151A
92160
92161
92161A
92161B
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-FLANGED,8X30 | 130 | 130H0830 | 1 | ||
BOLT-FLANGED,6X16 | 130A | 130L0616 | 2 | ||
SCREW-PAN-CROS,5X10 | 220 | 220D0510 | 2 | ||
GASKET,FUEL GAUGE | 11060 | 11060-1952 | 1 | ||
COVER,METER,LWR | 14091 | 14091-0187 | 1 | ||
COVER,METER,UPP | 14091A | 14091-0284 | 1 | ||
BRACKET-METER | 25008 | 25008-0001 | 1 | ||
CAP-TANK,FUEL | 51049 | 51049-0003 | 1 | ||
GAUGE,FUEL | 52005 | 52005-0002 | 1 | ||
NUT,PUSH,3MM | 92018 | 92018-005 | 4 | ||
WASHER,5.1X10X1.0 | 92022 | 92022-1977 | 2 | ||
COLLAR,L=19.3 | 92027 | 92027-1780 | 1 | ||
RING-O,ID=9 | 92055 | 92055-1552 | 2 | ||
DAMPER,FUEL TANK | 92075 | 92075-125 | 2 | ||
DAMPER | 92075A | 92075-1736 | 1 | ||
BOLT,5X12 | 92151 | 92151-1599 | 4 | ||
BOLT,SOCKET,6X12 | 92151A | 92151-1940 | 1 | ||
DAMPER | 92160 | 92160-1613 | 2 | ||
DAMPER,METER COVER | 92161 | 92161-0040 | 4 | ||
DAMPER,FUEL TANK,CNT | 92161A | 92161-0042 | 1 | ||
DAMPER,METER | 92161B | 92161-0173 | 1 | ||
TANK-COMP-FUEL,EBONY | 51001 | 51001-0064-H8 | 1 | CA | |
TANK-COMP-FUEL,M.O.BLUE | 51001A | 51001-0064-726 | 1 | CA | |
TANK-COMP-FUEL,M.D.GREEN | 51001B | 51001-0064-727 | 1 | CA | |
TANK-COMP-FUEL,EBONY | 51001C | 51001-0065-H8 | 1 | CNUS | |
TANK-COMP-FUEL,M.O.BLUE | 51001D | 51001-0065-726 | 1 | CNUS | |
TANK-COMP-FUEL,M.D.GREEN | 51001E | 51001-0065-727 | 1 | CNUS | |
CLAMP,TUBE | 92037 | 92037-147 | 3 | CNUS | |
SEAL,FUEL TANK CAP | 92093 | 92093-1030 | 1 | CA | |
TUBE,BLUE | 92192 | 92192-0037 | 2 | CNUS |
