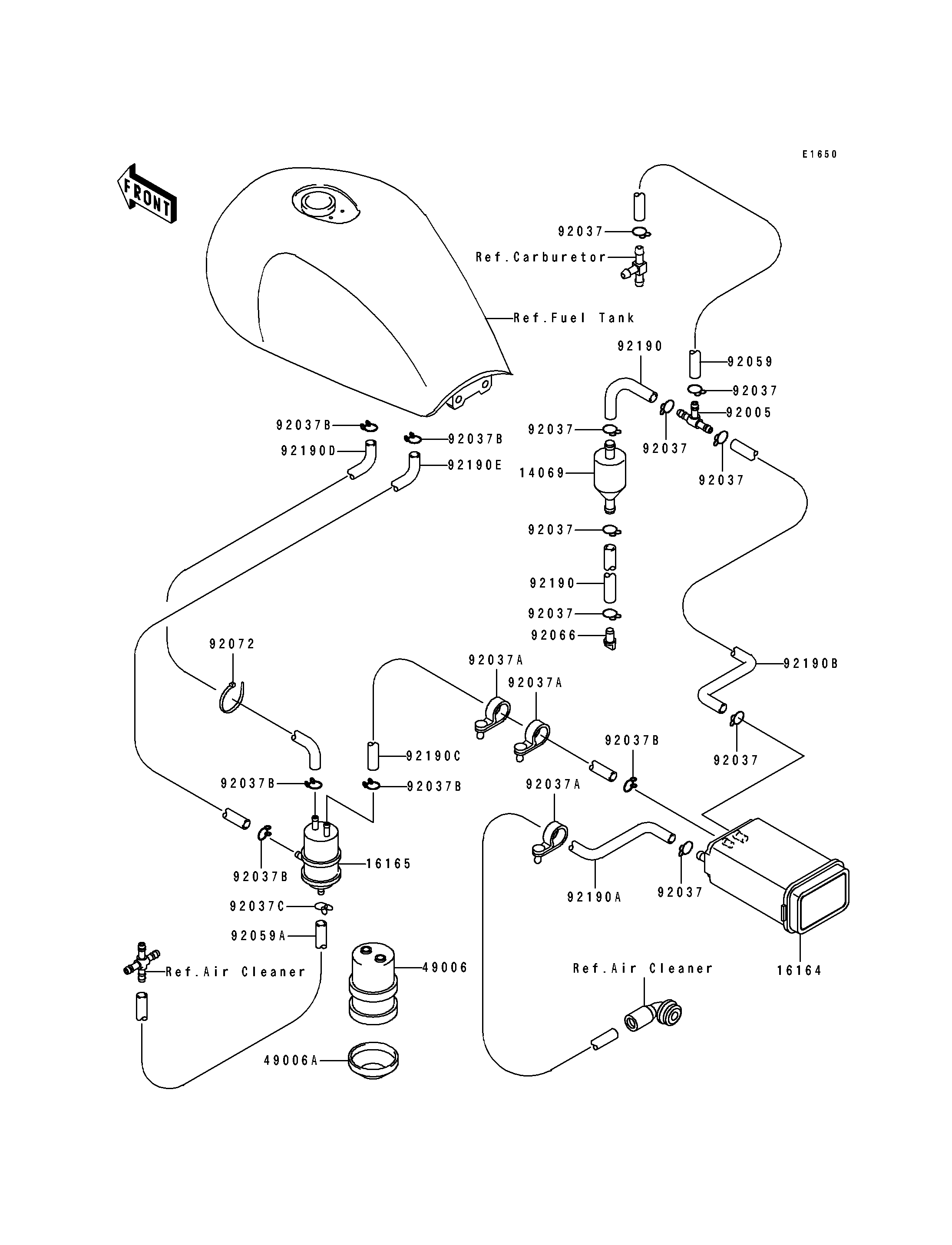

1993 ZR1100 Zephyr - Fuel Evaporative System
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BREATHER | 14069 | 14069-1051 | 1 | CA | |
CANISTER | 16164 | 16164-1064 | 1 | CA | |
SEPARATOR | 16165 | 16165-1001 | 1 | CA | |
BOOT | 49006 | 49006-1263 | 1 | CA | |
BOOT | 49006A | 49006-1264 | 1 | CA | |
FITTING,T-TYPE | 92005 | 92005-1119 | 1 | CA | |
CLAMP,HOSE | 92037 | 92037-1104 | 9 | CA | |
CLAMP,HOSE | 92037A | 92037-1163 | 3 | CA | |
CLAMP,TUBE | 92037B | 92037-147 | 6 | CA | |
CLAMP | 92037C | 92037-1712 | 1 | CA | |
TUBE,7X12X440,YELLOW | 92059 | 92059-1440 | 1 | CA | |
TUBE,4X9X550,WHITE | 92059A | 92059-1760 | 1 | CA | |
PLUG,DRAIN | 92066 | 92066-1211 | 1 | CA | |
BAND,L=185 | 92072 | 92072-1195 | 1 | CA | |
TUBE,7X12X110 | 92190 | 92190-1242 | 2 | CA | |
TUBE,GREEN | 92190A | 92190-1280 | 1 | CA | |
TUBE,YELLOW | 92190B | 92190-1282 | 1 | CA | |
TUBE,BLUE | 92190C | 92190-1285 | 1 | CA | |
TUBE,BLUE | 92190D | 92190-1286 | 1 | CA | |
TUBE,RED | 92190E | 92190-1287 | 1 | CA |
BREATHER | |
REF # | 14069 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
CANISTER | |
REF # | 16164 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
SEPARATOR | |
REF # | 16165 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
BOOT | |
REF # | 49006 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
BOOT | |
REF # | 49006A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
FITTING,T-TYPE | |
REF # | 92005 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
CLAMP,HOSE | |
REF # | 92037 |
---|---|
PART NUMBER | |
QUANTITY | 9 |
DESTINATION | CA |
REMARKS |
CLAMP,HOSE | |
REF # | 92037A |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | CA |
REMARKS |
CLAMP,TUBE | |
REF # | 92037B |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | CA |
REMARKS |
CLAMP | |
REF # | 92037C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,7X12X440,YELLOW | |
REF # | 92059 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,4X9X550,WHITE | |
REF # | 92059A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
PLUG,DRAIN | |
REF # | 92066 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
BAND,L=185 | |
REF # | 92072 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,7X12X110 | |
REF # | 92190 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | CA |
REMARKS |
TUBE,GREEN | |
REF # | 92190A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,YELLOW | |
REF # | 92190B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,BLUE | |
REF # | 92190C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,BLUE | |
REF # | 92190D |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,RED | |
REF # | 92190E |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
