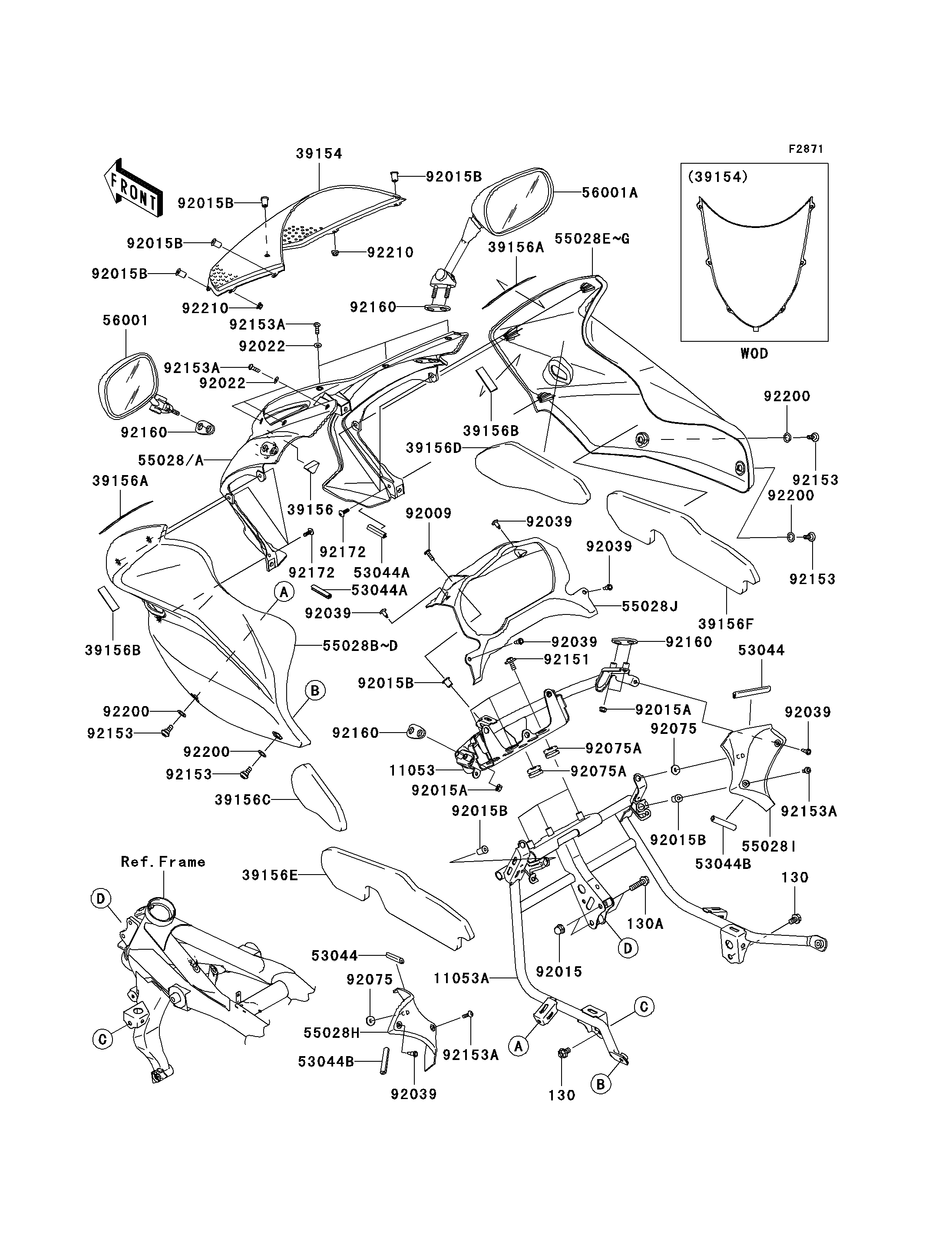

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
11053
11053
11053A
11053A
39154
39154
39156
39156
39156A
39156A
39156A
39156A
39156B
39156B
39156B
39156B
39156C
39156C
39156D
39156D
39156E
39156E
39156F
39156F
53044
53044
53044
53044
53044A
53044A
53044A
53044A
53044B
53044B
53044B
53044B
55028A
55028A
55028D
55028D
55028G
55028G
55028H
55028H
55028I
55028I
55028J
55028J
56001
56001
56001A
56001A
92009
92009
92015
92015
92015A
92015A
92015A
92015A
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92015B
92022
92022
92022
92022
92039
92039
92039
92039
92039
92039
92039
92039
92039
92039
92039
92039
92075
92075
92075
92075
92075A
92075A
92075A
92075A
92151
92151
130
130
130
130
130A
130A
92153
92153
92153
92153
92153
92153
92153
92153
92153A
92153A
92153A
92153A
92153A
92153A
92153A
92153A
92160
92160
92160
92160
92160
92160
92160
92160
92172
92172
92172
92172
92200
92200
92200
92200
92200
92200
92200
92200
92210
92210
92210
92210
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,MIRROR&METER | 11053 | 11053-1431 | 1 | ||
BRACKET,UPP COWLING | 11053A | 11053-1432 | 1 | ||
WINDSHIELD | 39154 | 39154-0001 | 1 | ||
PAD,UPP COWLING,CNT | 39156 | 39156-0099 | 1 | ||
PAD,UPP COWLING,LH&RH | 39156A | 39156-0100 | 2 | ||
PAD,UPP COWLING,LH&RH | 39156B | 39156-0101 | 2 | ||
PAD,UPP COWLING,SIDE,LH,UPP | 39156C | 39156-0104 | 1 | ||
PAD,UPP COWLING,SIDE,RH,UPP | 39156D | 39156-0105 | 1 | ||
PAD,UPP COWLING,SIDE,LH,LWR | 39156E | 39156-0106 | 1 | ||
PAD,UPP COWLING,SIDE,RH,LWR | 39156F | 39156-0107 | 1 | ||
TRIM,L=75 | 53044 | 53044-0009 | 2 | ||
TRIM,L=40 | 53044A | 53044-0012 | 2 | ||
TRIM,L=50 | 53044B | 53044-1277 | 2 | ||
COWLING,UPP,CNT,F.S.BLACK | 55028A | 55028-0041-8J | 1 | ||
COWLING,UPP,LH,M.S.BLACK | 55028D | 55028-0042-660 | 1 | ||
COWLING,UPP,RH,M.S.BLACK | 55028G | 55028-0043-660 | 1 | ||
COWLING,INNER,LH | 55028H | 55028-0044 | 1 | ||
COWLING,INNER,RH | 55028I | 55028-0045 | 1 | ||
COWLING,INNER,CNT | 55028J | 55028-0049 | 1 | ||
MIRROR-ASSY,LH | 56001 | 56001-0037 | 1 | ||
MIRROR-ASSY,RH | 56001A | 56001-0038 | 1 | ||
SCREW,5X16 | 92009 | 92009-1909 | 1 | ||
NUT,CAP,8MM,BLACK | 92015 | 92015-1174 | 2 | ||
NUT,6MM | 92015A | 92015-1386 | 4 | ||
NUT,WELL,5MM | 92015B | 92015-1757 | 7 | ||
WASHER,NYLON,5.3X11.5X1.5 | 92022 | 92022-1521 | 6 | ||
RIVET | 92039 | 92039-0023 | 6 | ||
DAMPER | 92075 | 92075-1011 | 2 | ||
DAMPER | 92075A | 92075-1690 | 4 | ||
BOLT,6X16 | 92151 | 92151-1530 | 3 | ||
BOLT-FLANGED,8X12 | 130 | 130L0812 | 2 | ||
BOLT-FLANGED,8X30 | 130A | 130L0830 | 2 | ||
BOLT,SOCKET,6MM | 92153 | 92153-0489 | 4 | ||
BOLT,SOCKET,5X16 | 92153A | 92153-1244 | 8 | ||
DAMPER,MIRROR | 92160 | 92160-1089 | 4 | ||
SCREW,TAPPING,5X16 | 92172 | 92172-0175 | 6 | ||
WASHER,10.4X15.9X0.5 | 92200 | 92200-0157 | 4 | ||
NUT,FLANGED,5MM | 92210 | 92210-0007 | 2 | ||
COWLING,UPP,CNT,BLUE | 55028 | 55028-0041-10E | 1 | CN | |
COWLING,UPP,LH,BLUE | 55028B | 55028-0042-10E | 1 | CN | |
COWLING,UPP,LH,G.SILVER | 55028C | 55028-0042-474 | 1 | CN | |
COWLING,UPP,RH,BLUE | 55028E | 55028-0043-10E | 1 | CN | |
COWLING,UPP,RH,G.SILVER | 55028F | 55028-0043-474 | 1 | CN |
