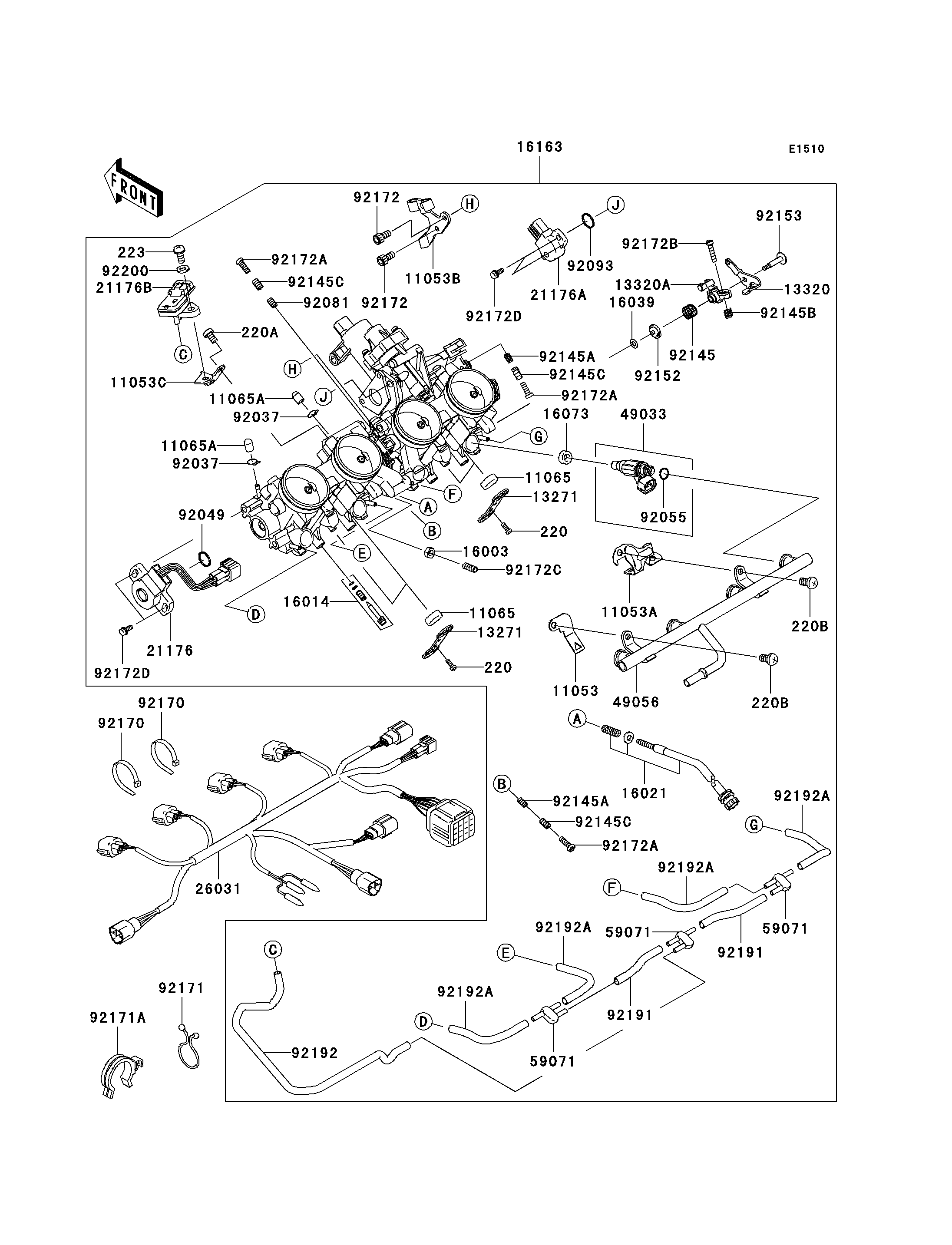

Parts Diagrams |
11053
11053
11053A
11053A
11053B
11053B
11053C
11053C
11065
11065
11065
11065
11065A
11065A
11065A
11065A
13271
13271
13271
13271
13320
13320
13320A
13320A
16003
16003
16014
16014
16021
16021
16039
16039
16073
16073
16163
16163
21176
21176
21176A
21176A
21176B
21176B
26031
26031
49033
49033
49056
49056
59071
59071
59071
59071
59071
59071
92037
92037
92037
92037
92049
92049
92055
92055
92081
92081
92093
92093
92145
92145
92145A
92145A
92145A
92145A
92145B
92145B
92145C
92145C
92145C
92145C
92145C
92145C
92152
92152
92153
92153
92170
92170
92170
92170
92171
92171
92171A
92171A
92172
92172
92172
92172
92172A
92172A
92172A
92172A
92172A
92172A
92172B
92172B
92172C
92172C
92172D
92172D
92172D
92172D
220
220
220
220
220A
220A
220B
220B
220B
220B
223
223
92191
92191
92191
92191
92192
92192
92192A
92192A
92192A
92192A
92192A
92192A
92192A
92192A
92200
92200
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET | 11053 | 11053-0761 | 1 | ||
BRACKET | 11053A | 11053-0762 | 1 | ||
BRACKET | 11053B | 11053-0966 | 1 | ||
BRACKET | 11053C | 11053-0967 | 1 | ||
CAP | 11065 | 11065-0071 | 4 | ||
CAP | 11065A | 11065-0072 | 4 | ||
PLATE | 13271 | 13271-0343 | 2 | ||
LEVER-ASSY | 13320 | 13320-0007 | 1 | ||
LEVER-ASSY | 13320A | 13320-0008 | 1 | ||
NUT,5MM | 16003 | 16003-013 | 1 | ||
SCREW-PILOT AIR | 16014 | 16014-0005 | 4 | ||
SCREW-THROTTLE STOP | 16021 | 16021-0007 | 1 | ||
WASHER,PLAIN | 16039 | 16039-038 | 1 | ||
INSULATOR,INJECTER | 16073 | 16073-1123 | 4 | ||
THROTTLE-ASSY | 16163 | 16163-0039 | 1 | ||
SENSOR,TPS | 21176 | 21176-0022 | 1 | ||
SENSOR,TPS | 21176A | 21176-1092 | 1 | ||
SENSOR | 21176B | 21176-1118 | 1 | ||
HARNESS | 26031 | 26031-0195 | 1 | ||
NOZZLE-INJECTION | 49033 | 49033-0003 | 4 | ||
PIPE-INJECTION | 49056 | 49056-0005 | 1 | ||
JOINT | 59071 | 59071-0022 | 3 | ||
CLAMP,TUBE | 92037 | 92037-1124 | 4 | ||
SEAL | 92049 | 92049-0079 | 1 | ||
RING-O,INJECTION NOZZLE | 92055 | 92055-1622 | 4 | ||
SPRING,THROTTLE ADJUST SCREW | 92081 | 92081-2008 | 1 | ||
SEAL | 92093 | 92093-0064 | 1 | ||
SPRING | 92145 | 92145-0209 | 1 | ||
SPRING | 92145A | 92145-0210 | 2 | ||
SPRING | 92145B | 92145-0212 | 1 | ||
SPRING,THROTTLE ADJUST | 92145C | 92145-1184 | 3 | ||
COLLAR | 92152 | 92152-0194 | 1 | ||
BOLT | 92153 | 92153-0719 | 1 | ||
CLAMP | 92170 | 92170-3749 | 2 | ||
CLAMP | 92171 | 92171-0355 | 1 | ||
CLAMP | 92171A | 92171-0359 | 1 | ||
SCREW | 92172 | 92172-0151 | 2 | ||
SCREW | 92172A | 92172-0153 | 3 | ||
SCREW | 92172B | 92172-0154 | 1 | ||
SCREW | 92172C | 92172-0155 | 1 | ||
SCREW | 92172D | 92172-0254 | 4 | ||
SCREW-PAN-CROSS | 220 | 220D0308 | 2 | ||
SCREW-PAN-CROS | 220A | 220D0508 | 2 | ||
SCREW-PAN-CROSS | 220B | 220D0612 | 2 | ||
SCREW-PAN-WS-CROS | 223 | 223D0514 | 1 | ||
TUBE,3.2X7.4X70 | 92191 | 92191-1552 | 2 | ||
TUBE | 92192 | 92192-0130 | 1 | ||
TUBE | 92192A | 92192-0131 | 4 | ||
WASHER | 92200 | 92200-0147 | 1 |
