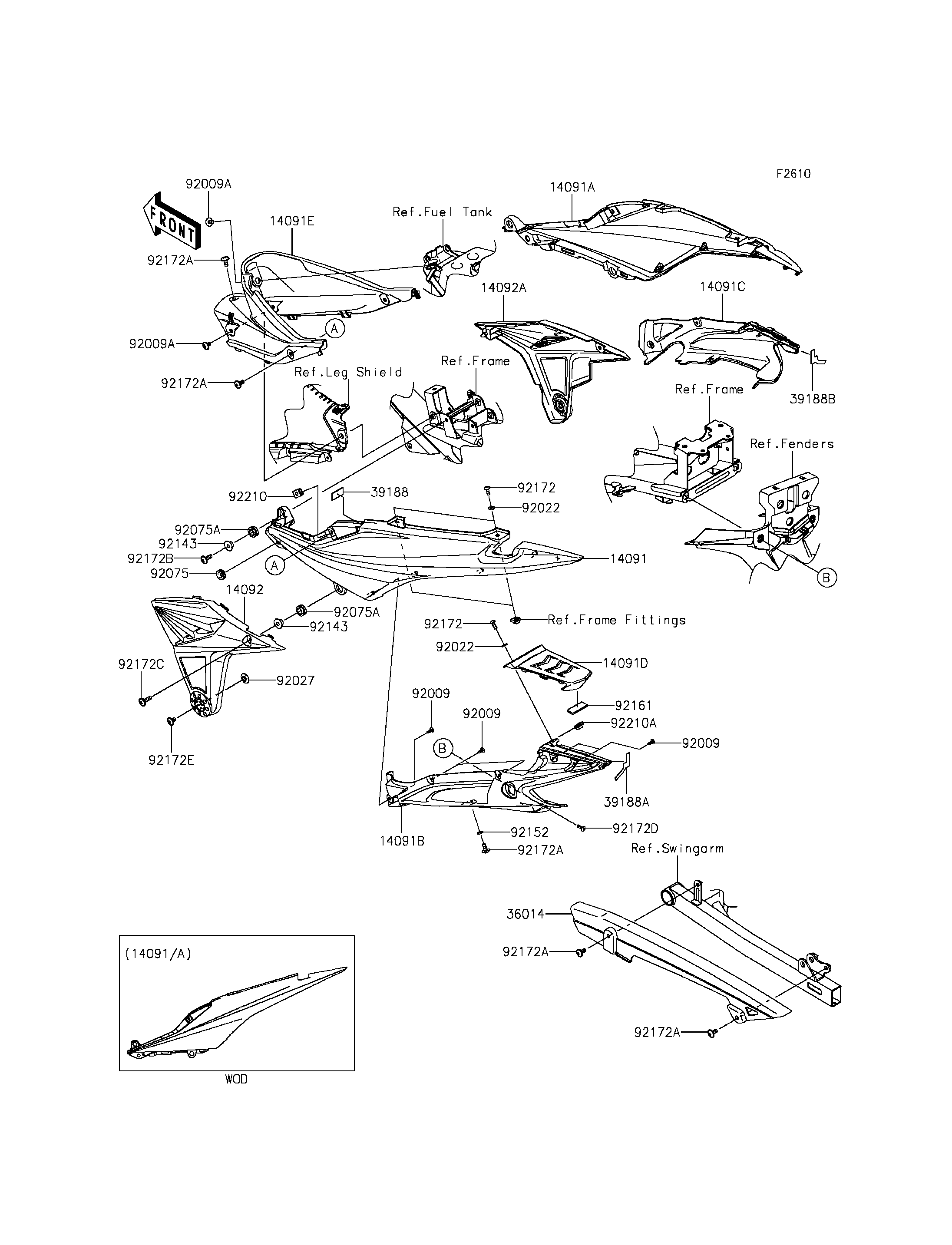

2013 KAZE HIT - Side Covers/Chain Cover
14091
14091A
14091B
14091C
14091D
14091E
14092
14092A
36014
39188
39188A
39188B
92009
92009
92009
92009A
92009A
92022
92022
92027
92075
92075A
92075A
92143
92143
92152
92161
92172
92172
92172A
92172A
92172A
92172A
92172A
92172B
92172C
92172D
92172E
92210
92210A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
COVER,TAIL,UPP,LH,M.F.S.BLACK | 14091 | 14091-1778-21P | 1 | ||
COVER,TAIL,UPP,RH,M.F.S.BLACK | 14091A | 14091-1779-21P | 1 | ||
COVER,TAIL,LWR,LH,F.BLACK | 14091B | 14091-1780-6Z | 1 | ||
COVER,TAIL,LWR,RH,F.BLACK | 14091C | 14091-1781-6Z | 1 | ||
COVER,TAIL,CNT,M.F.S.BLACK | 14091D | 14091-1782-21P | 1 | ||
COVER,TANK,F.BLACK | 14091E | 14091-1786-6Z | 1 | ||
COVER,PIVOT,LH,F.BLACK | 14092 | 14092-0169-6Z | 1 | ||
COVER,PIVOT,RH,F.BLACK | 14092A | 14092-0170-6Z | 1 | ||
CASE-CHAIN | 36014 | 36014-0001 | 1 | ||
TAPE | 39188 | 39188-0022 | 2 | ||
TAPE | 39188A | 39188-0023 | 1 | ||
TAPE | 39188B | 39188-0024 | 1 | ||
SCREW,TAPPING,4X12,BLACK | 92009 | 92009-1142 | 10 | ||
SCREW,6X10 | 92009A | 92009-1729 | 3 | ||
WASHER,NYLON,5.3X11.5X1.5 | 92022 | 92022-1521 | 6 | ||
COLLAR | 92027 | 92027-1757 | 2 | ||
DAMPER | 92075 | 92075-1629 | 2 | ||
DAMPER | 92075A | 92075-1634 | 4 | ||
COLLAR,L=9.6 | 92143 | 92143-1016 | 4 | ||
COLLAR,6.4X8X3.3 | 92152 | 92152-0813 | 2 | ||
DAMPER,40X15X3 | 92161 | 92161-0983 | 1 | ||
SCREW | 92172 | 92172-0016 | 6 | ||
SCREW,6X14 | 92172A | 92172-0055 | 7 | ||
SCREW,6X18 | 92172B | 92172-0192 | 2 | ||
SCREW,6X22 | 92172C | 92172-0373 | 2 | ||
SCREW,5X18 | 92172D | 92172-0443 | 2 | ||
SCREW,6X10 | 92172E | 92172-0491 | 2 | ||
NUT,6MM | 92210 | 92210-0218 | 2 | ||
NUT,PLATE,5MM | 92210A | 92210-0262 | 2 |
