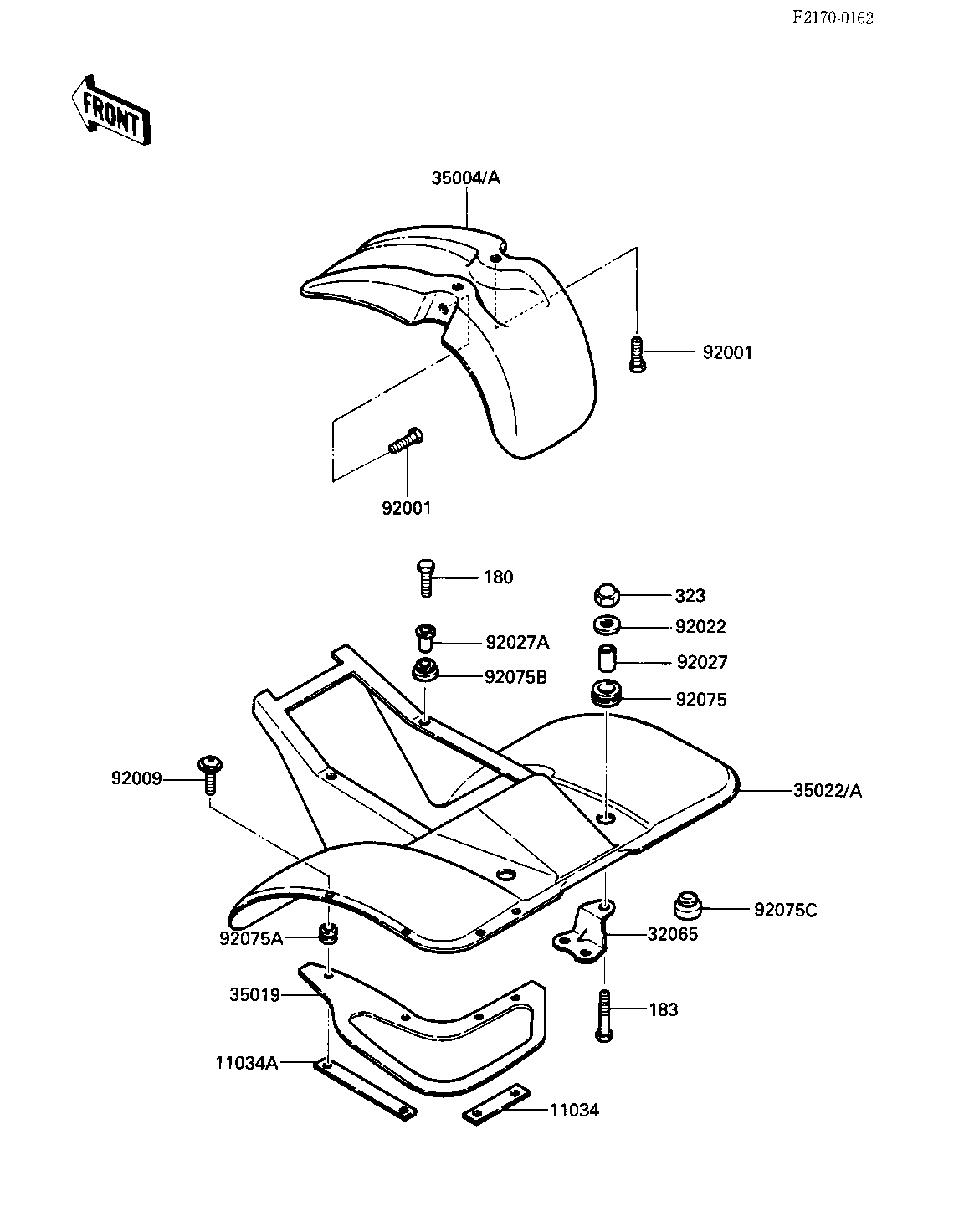

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,FLAP | 11034 | 11034-4062 | 2 | ||
BRACKET,FLAP | 11034A | 11034-4063 | 2 | ||
BRACKET | 32065 | 32065-4008 | 2 | ||
FENDER-FR,BLACK | 35004 | 35004-4005-6D | 1 | ||
FENDER-FR,RED | 35004A | 35004-4005-8S | 1 | ||
FLAP | 35019 | 35019-4004 | 2 | ||
FENDER-RR,BLACK | 35022 | 35022-4002-6D | 1 | ||
FENDER-RR,RED | 35022A | 35022-4002-8S | 1 | ||
BOLT,W/SP,6X18 | 92001 | 92001-1764 | 4 | ||
SCREW,6X20 | 92009 | 92009-1289 | 8 | ||
92022-101 (Canada) | 92022 | 92022-092 | 2 | ||
COLLAR | 92027 | 92027-102 | 2 | ||
COLLAR | 92027A | 92027-194 | 2 | ||
DAMPER RUBB TANK FRNT | 92075 | 92075-013 | 2 | ||
DAMPER RUBBER | 92075A | 92075-051 | 8 | ||
DAMPER RUBBER | 92075B | 92075-112 | 2 | ||
DAMPER RUBBER | 92075C | 92075-281 | 2 | ||
BOLT-UPSET-WS,6X22 | 180 | 180B0622 | 2 | ||
BOLT 8X25 | 183 | 183B0825 | 2 | ||
NUT,CAP,8M/M | 323 | 323N0800 | 2 |
BRACKET,FLAP | |
REF # | 11034 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BRACKET,FLAP | |
REF # | 11034A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BRACKET | |
REF # | 32065 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
FENDER-FR,BLACK | |
REF # | 35004 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FENDER-FR,RED | |
REF # | 35004A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FLAP | |
REF # | 35019 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
FENDER-RR,BLACK | |
REF # | 35022 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FENDER-RR,RED | |
REF # | 35022A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,W/SP,6X18 | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
SCREW,6X20 | |
REF # | 92009 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
92022-101 (Canada) | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92027 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92027A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER RUBB TANK FRNT | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 92075A |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 92075B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 92075C |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-UPSET-WS,6X22 | |
REF # | 180 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT 8X25 | |
REF # | 183 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NUT,CAP,8M/M | |
REF # | 323 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
